PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: PRY-1650V
Min sipariş miktarı: 1 set
Fiyat: US 100000 Set
Ambalaj bilgileri: Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi: 60 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 10 Set/Set
Türü: Kalıp kesme makinesi Üretim Kapasitesi: 75 sayfa/dak
Maks. işlenebilir genişlik: 1670 mm Ağırlık: 23000 kg
Garanti: 1 yıl Voltaj: 380V
Boyut: 6900 (+2300) * 3000 (+2300) * 2550 mm Maks. Kağıt ebadı: 1670*1210mm
dak. Kağıt ebadı: 520 * 460 mm Besleme yığını yüksekliği: 300 mm
Teslimat yığın yüksekliği: 1300 mm Maks. Kalıp Kesme Boyutu: 1650*1200mm
İç Kovalama Boyutu: 1660*1215 mm Kalıp Kesme Plakası Boyutu: 1680*1186mm
Kesim Kuralı Yüksekliği: 23,8 mm Kesme plakası kalınlığı: 7 mm
Kalıp Kesim Hassasiyeti: ≤ ± 0,25 mm
Vurgulamak:

0.25mm Kesme Makinesini

,

Yassı kağıt döşeme kesme makinesi

,

Tamamen Otomatik Kağıt Öldürme Kesme Makinesi

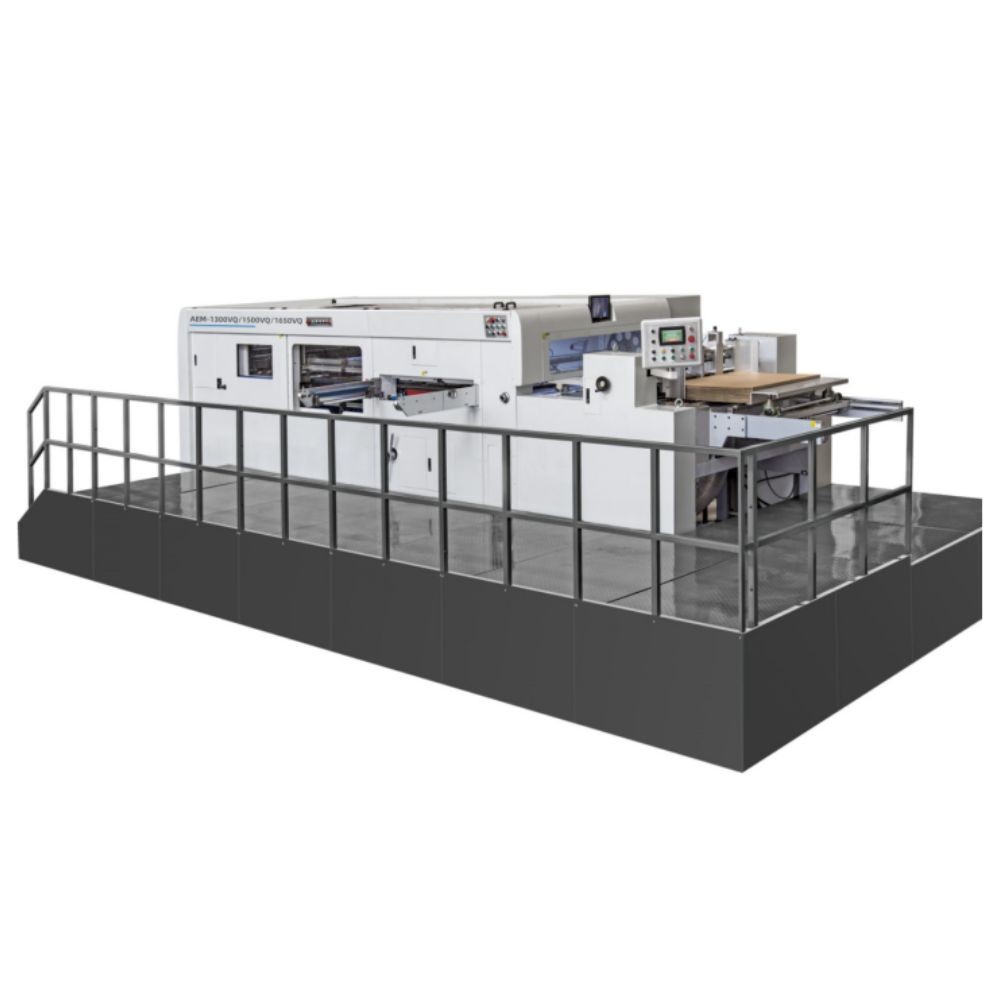

PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 0
PRY-1650V Otomatik Ölçüm Kesme Makinesi

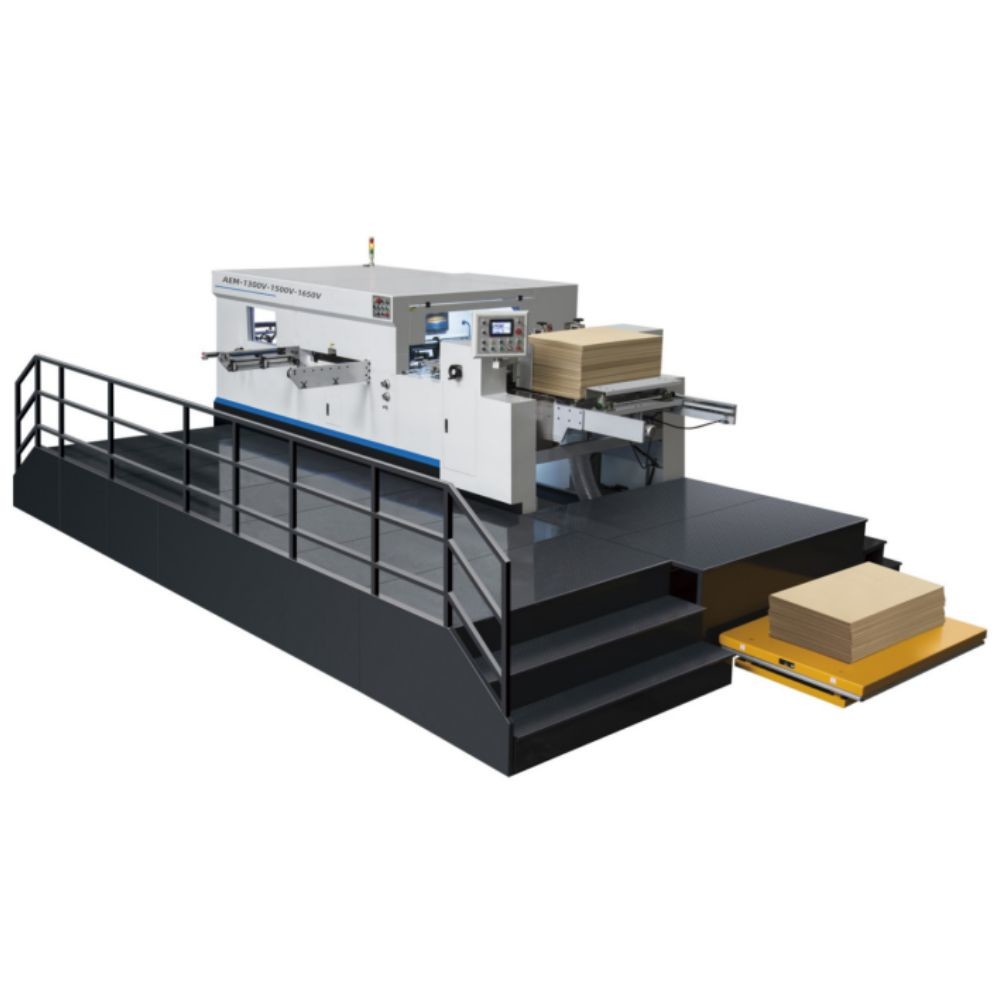

PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 1PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 2
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 3
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 4
Özellikleri
1Platen baskı Panasonic inverteri ile Tayvan TECO ana motoru tarafından çalıştırılır.Tam makinenin çalışması otomatik olarak çalışma durumunu inceleyebilen ve alışılmadık durumu test edebilen ve çalışma durumunu kaydedebilen PLC merkezi kontrol sistemi tarafından kontrol edilir.Avrupa Güvenlik Standartına göre, işlevsellik ve güvenliğin mükemmel bir kombinasyon olmasını sağlamak için makul bir şekilde tasarlıyoruz.
2.Gelişmiş alarm sistemi çalıştırmak operatörü güvenli olmayan bölgeyi terk etmesini hatırlatacak.Pnömatik debriyaj otomatik olarak ayrılacak ve kağıt israfını azaltacak., personel ve ekipmanı korumak.
3Önceden yığılmış cihaz ve kağıt besleme ve dağıtım kesintisiz cihazları, yığma süresini azaltır, makinenin verimliliğini arttırır ve gelirinizi artırır.
4Seçilen Avrupa,Japonya ve Tayvan elektrik ve pnevmatik bileşenleri makinenin istikrarını artırır ve cansızlık sıklığını azaltır.
5Ana çerçeve ve taban yüksek dayanıklılıklı küresel grafit demir QT500-7'yi kullanır. Bu da sayısal kontrol merkezi tarafından doğru bir şekilde işlenir.Büyük basınç altında makinenin uzun süre istikrarlı çalışmasını garanti ederPlaka baskı makinelerinin çekirdekleri, örneğin kanatlı asansör, solucan dişlileri, tümü uzun çalışma ömrü ile söndürme ve yüksek sıcaklıkta ısıtma yoluyla işlenmiş yüksek sınıf alaşımlı çeliklerdir.
6Çekirdek parçaları için yağlama sistemi, yağ basıncı için gösterge cihazı ve yeterli yağ ve hava basıncı için alarm cihazı ile donatılmıştır.
7Uzun vadeli ve tam teknik eğitim ve bir yıl boyunca hızlı ücretsiz bakım sağlamak, müşterilerimizin ekipmanlarımızın üretim teknolojisine tam olarak hakim olabilmelerini garanti eder.Makinemiz mükemmel tasarımla....tam kurulum, yüksek istikrar, yüksek güvenlik, düşük gürültü.
Teknik parametreler
PRY-1650V Otomatik Ölçüm Kesme Makinesi
Model
PRY-1650V
Maks. Yaprak Boyutu
1670 × 1210 mm
Min. Sayfa Boyutu
520 × 460 mm
Besleme yığını yüksekliği
300 mm
Teslimat yığını yüksekliği
1300 mm
Max. Döşeme Boyutu
1650 × 1200 mm
İç Çeviri Büyüklüğü
1660 × 1215 mm
Ölçekli kesme plakaları
1680 × 1186 mm
Kural Yüksekliğini Kısaltmak
23.8 mm
Plaka kalınlığını kesmek
7 mm
Varlık Aralığı
Karton: 0.25 2 mm
Dalgalanmış Kağıt: < 8 mm
Çakma Kesme Doğruluğu
≤ ± 0,25 mm
Max. Dökme basıncı
300 T
Makine hızı.
4500 S/H
Min Gripper Marj
7 mm
Havalandırma
0.6 - 0.7 Mpa, 0.36 m3/min
Güç İhtiyacı
3 fazlı 380 V 50 Hz
Ana motor gücü
15 kw
Toplam Güç
22 kw
Makine toplam ağırlığı
23 t
Genel Boyut
6900(+2300) × 3000(+2300) × 2550 mm
Yapılandırma
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 5PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 6
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 7PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 8PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 9

Kağıt besleme bölümü

1Kalın karton ve dalgalanmış karton için gelişmiş kurşun kenar besleyici.
2.Yıkım önleyici PU baskı ruloları ve fırça tekerlekleri ile taşıyıcı masa, kağıdın yüksek besleme doğruluğunu garanti eder, taşıyıcı kemer kesintisiz ayarlanabilir.
3Yan yatak ve ön yatak, levha konumunun doğruluğunu garanti eder.
4.Kağıt kayması ve birikmiş kağıt algılama fonksiyonu ve otomatik durma fonksiyonu: sensörler kağıtın kaymış veya birikmiş olduğunu tespit ettiğinde, plaka baskı bölümüne teslim edilmeden önce,makine durur.
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 10PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 11
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 12PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 13PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 14
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 15PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 16PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 17

Platen Basın Bölümü

1Ana gövde, özel döküm işlemi ile yüksek dayanıklılıklı katı demir QT500'ü benimsiyor. Özel zanaat işlemi işlemi ile Ni-Cr-Mo Alaşım kranı ve süper aşınmaya dayanıklı solucan ve ekipman.
2Filtreli ve soğutma fanı olan yüksek basınçlı otomatik yağ motoru, ana şanzıman parçalarını yağlamak için yağı geri dönüştürür (kranşaft, solucan ve vites).Ve otomobil yağ pompası tüm gerekli parçaları yağlar.. (Gear, zincirler, vb.)
3Pnömatik debriyajlı büyük uçuş tekerleği, makine yüksek hızda çalışırken yüksek hassasiyeti garanti eder.
4.Değiştirme için insan dostu tasarım ve kaplama plaka ((Mangan çelik).Değiştirme çerçevesi çevrilebilir ve pnevmatik olarak kilitlenebilir.
5.Kağıt tam konumda teslim etmek için tutma çubukları kontrol etmek için yüksek hassaslıklı cam indexer.
6Yüksek dayanıklı Ti-Al alaşımlı tutkallar ve tutkal çubuğu için aşınmaya dayanıklı zincirler.
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 18PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 19
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 20PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 21PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 22

Striptizci Bölümü (ihtimal)

1Stripper, iğne yerleştirmek için çekilebilen üç çerçeveden (üst, orta ve alt çerçeve) oluşur.
2- Atıkları temizlemek için iğne veya erkek-kadın tabakalı striptiz barı.
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 23PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 24PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 25PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 26

Kağıt dağıtım bölümü

1Otomatik hizalama cihazı, çift taraflı üfleyiciler ve saç fırçası, kağıdın kalın ya da ince olmasından bağımsız olarak kağıt yığınının iyi durumda olmasını garanti eder.
2Aşırı çalışmayı önleme aygıtı: levha tutma çubuğu ile yukarı doğru hareket eder, algılama sensörü çalıştırılır ve makine durur.
3.Gripper zincirleri koruma aygıtı:Cinlerin sıkılığını izlemek için ana zincirlere sensörler bağlıdır.Açıklandığında,makine durur.
4- Durmadan kağıt dağıtım cihazı.
5. Etiket ekleme cihazı (bir set) sayfa miktarını kaydetmek için.
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 27PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 28

Elektrikli kutu ve kontrol sistemi

1.Arayüz kontrolleri entegre edilmiş ve çok sayıda elektrikli anahtar kontrolü, kolay işlenmesi ve kolay anlaşılması gereken bir işletim ekranında ayarlanmıştır.
2.PLC merkezi kontrol sistemi otomatik olarak çalışma durumunu inceleyebilir ve alışılmadık durumu test edebilir ve çalışma durumunu kaydedebilir.
3- Sorun teşhisi fonksiyonu dokunmatik ekran, herhangi bir sorun ortaya çıkarsa, onu bulmak için dokunmatik ekran kontrol edebilirsiniz.
4. Çince, İngilizce veya diğer herhangi bir dil ((eleştirel) dokunmatik ekranda
5Elektriksel bileşenler ve elektrik devresleri Avrupa Amerikan güvenlik standardına uygun.
Başvurular
PRY-1650V kurşun kenar besleyicisi döşeme kesme makinesi, özellikle dalgalanmış kart gibi kalın kartın kesilmesi ve kıvrılması için tasarlanmıştır ((<8 mm).Gelişmiş sürtünme kağıt besleme cihazı ile donatılmıştır.

PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 29
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 30
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 31
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 32
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 33
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 34
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 35PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 36PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 37
PRY-1650V Tam Otomatik 0.25mm Doğruluklu Dalgalanmış Kağıt Tahta Düz Yataklı Ölçüm Kesme Makinesi 38
S1.Bir üretici veya ticaret şirketi misiniz?
Cevap: Şangay ofisimiz esas olarak ihracat yapıyor.Zhejiang eyaletinin Wenzhou şehrinde kendi fabrikamız var.
S2.Makine garantisi nedir?
A: Bir yıl. Garantiden sonra, hala alıcıya düşük maliyetle teknik destek veriyoruz.
S3. Sipariş verirken üretim süresi nedir?
A: Normalde yaklaşık 10-20 gün.
S4. Teslimat süresi nedir?
A: Depozito sonrası 15-30 gün.
S5. Şirketiniz müşteriler için nakliyeyi halledebilir mi?
A: Evet, sadece bize varış limanı veya konteyner sahasını söyleyin.
S6. Paket güçlü mü?
A:Evet.Uzun mesafeli yol taşımacılığı ve çeşitli hava koşulları için uygun nem ve şok geçirmez ambalajı benimsiyor.Tam bir bakım ve işletme kılavuzu seti de dahil edilmiştir.
S7. Makine montajı ve eğitimi nasıl?
A: (1) Fabrikamızda ücretsiz eğitim veriyoruz;2) Kurulum ve eğitim için fabrikaya teknisyen (mühendis) gönderebiliriz.Uçak yolculuğu ve konaklama ücretini ödeyeceksiniz. Ayrıca her teknisyenin günlük ücretleri 100 USD'dir.
S8. Stokta makineleriniz var mı?
A: Standart model için, stokta büyük bir miktarımız var.Özel model için, sizin için üretmek için 20-30 güne ihtiyacımız var.
S9. Makinelerin kalitesini nasıl garanti edebilirsiniz?
A: Her makine kaliteyi sağlamak için teslimattan en az 24 saat önce test edilecektir.
Ve garanti süresince, makinenin herhangi bir sorunu olursa yedek parçaları bedavaya vereceğiz.
S10. Paketlemeden önce makineleri denetliyor veya çalıştırıyor musunuz?
A: Tabii ki yapıyoruz. Paketlemeden önce makineyi düzeltmek için QC departmanımız var.
Eğer test çalışması yapmak için belirli bir malzeme kullanmak istiyorsanız, malzemenin maliyetini ödemeniz gerekir.
S11.Ödeme süresi nedir?
A:T/T %30 ön ödeme, bakiye teslimattan önce ödenir.Ayrıca West Union veya L / C ile ödemeyi kabul ediyoruz.
S12. Fabrika ziyaretini kabul ediyor musunuz?
A: Ziyaretinize sıcak bir şekilde hoş geldiniz.
S13. Baskı alanında kaç yıldır çalışıyorsunuz?
A: 2008'den beri Şangay şirketi, fabrika 25 yıldan fazla.
S14. Kaç müşteriniz var?
A: Makinelerimizi yaklaşık 60 ülkeye sattık.Güney Afrika, Fas ve İtalya'da ajanlarımız var.
