Ana sayfa ÜrünlerKağıt kalıp kesme makinasıPRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi

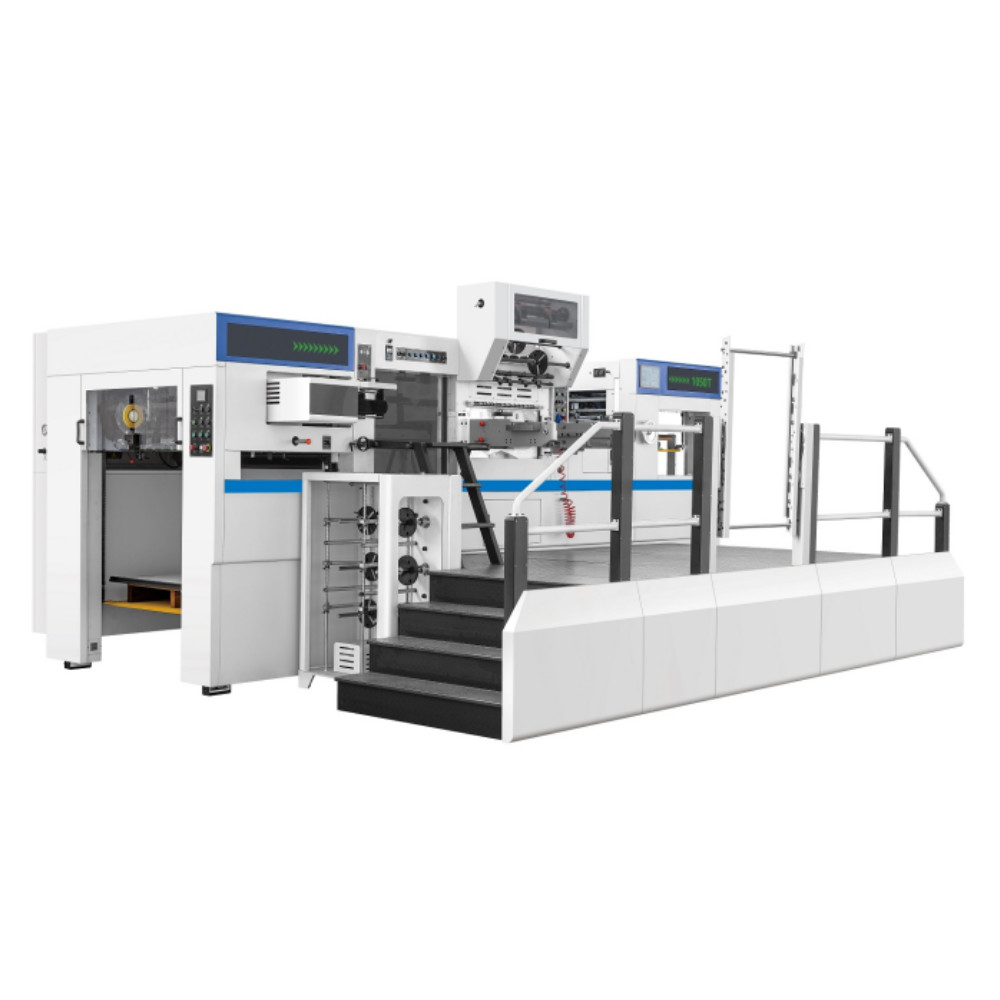

PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi

PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine PRY-1050T Automatic Flatbed Hot Stamping Deep Embossing Various Paper Die Cutting Machine
Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: PRY-1050T
Min sipariş miktarı: 1 set
Fiyat: US 150000 Set
Ambalaj bilgileri: Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi: 90 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 10 Set/Set
Şimdi başvurun
Maks. Kağıt ebadı: 1050 × 750 mm dak. Kağıt ebadı: 400×350 mm
Maks. Kalıp Kesme Boyutu: 1040 × 720 mm Maks. Damgalama Boyutu: 1030 × 720 mm
İç Kovalama Boyutu: 1080 × 745 mm Kalıp Kesme Plakası Boyutu: 1050×730 mm
Liner Plaka Kalınlığı: 7 mm veya 5+2 mm Enine Folyo Genişliği: 15 ~ 720 mm
Uzunlamasına Folyo Genişliği: 15 ~ 1030 mm <i>Max.</i> <b>Maks.</b> <i>foil diameter</i> <b>folyo çapı</b>: 250 mm&#39;ye kadar
Folyo Makara Çekirdek İç Çapı: 25 mm (1”) veya 76 mm (3”) Enine Besleme Şaftları: 2 adet
Uzunlamasına Besleme Şaftları: 3 parça Isıtma Bölgesi: 12 PCS
Sıcaklık aralığı: 50 ~ 199 ℃ Besleme yığını yüksekliği: 1550 mm
Teslimat yığın yüksekliği: 1500 mm Kalıp Kesim Hassasiyeti: ≤ ± 0,1 mm
Damgalama doğruluğu: ≤ ± 0,125 mm Maks. Basınç: 300 ton
Maks. makine hızı: 7500 S/S <i>Max.</i> <b>Maks.</b> <i>Stamping Speed</i> <b>Damgalama Hızı</b>: 6000 S/h
Minimum kıskaç marjı: 7 mm Hava besleme: 0.6 ~ 0.7 Mpa, 0.36 m3/min
Güç Gereksinimi: 3 faz 380V 50Hz Ana motor gücü: 11 kw
Isıtma Gücü: 24 kw Toplam güç: 60 kw
Toplam makine ağırlığı: 20 ton Genel Boyutlar 【U (+ Ön Yığınlama)×G(+ Platform)×Y】: 5600(+1430) × 2100(+2000) × 2800 mm

PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 0
PRY-1050T Otomatik Düz yataklı ölçekli kesme makinesi
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 1
Özellikleri
1Platen baskı Panasonic inverteri ile Tayvan TECO ana motoru tarafından çalıştırılır.Tam makinenin çalışması otomatik olarak çalışma durumunu inceleyebilen ve alışılmadık durumu test edebilen ve çalışma durumunu kaydedebilen PLC merkezi kontrol sistemi tarafından kontrol edilir.Avrupa Güvenlik Standartına göre, işlevsellik ve güvenliğin mükemmel bir kombinasyon olmasını sağlamak için makul bir şekilde tasarlıyoruz.
2.Gelişmiş alarm sistemi çalıştırmak operatörü güvenli olmayan bölgeyi terk etmesini hatırlatacak.Pnömatik debriyaj otomatik olarak ayrılacak ve kağıt israfını azaltacak., personel ve ekipmanları korumak.
3Önceden yığılmış cihaz ve kağıt besleme ve dağıtım kesintisiz cihazları, yığma süresini azaltır, makinenin verimliliğini arttırır ve gelirinizi artırır.
4Seçilen Avrupa,Japonya ve Tayvan elektrik ve pnevmatik bileşenleri makinenin istikrarını artırır ve cansızlık sıklığını azaltır.
5Ana çerçeve ve taban yüksek dayanıklılıklı küresel grafit demir QT500-7'yi kullanır. Bu da sayısal kontrol merkezi tarafından doğru bir şekilde işlenir.Büyük basınç altında makinenin uzun süre istikrarlı çalışmasını garanti ederPlaka baskı makinelerinin çekirdekleri, örneğin kanatlı asansör, solucan dişlileri, tümü uzun çalışma ömrü ile söndürme ve yüksek sıcaklıklı karıştırma ile işlenen, ithal yüksek sınıf alaşımlı çeliklerdir.
6Çekirdek parçaları için yağlama sistemi, yağ basıncı için gösterge cihazı ve yeterli yağ ve hava basıncı için alarm cihazı ile donatılmıştır.
7Uzun vadeli ve tam teknik eğitim ve bir yıl boyunca hızlı ücretsiz bakım sağlamak, müşterilerimizin ekipmanlarımızın üretim teknolojisine tam olarak hakim olabilmelerini garanti eder.Makinemiz mükemmel bir tasarımla....tam kurulum, yüksek istikrar, yüksek güvenlik, düşük gürültü.
Teknik parametreler
PRY-1050T Otomatik Ölçüm Kesme Makinesi
Max. Yaprak Boyutu
1050 × 750 mm
Min. Sayfa Boyutu
400 × 350 mm
Max. Döşeme Boyutu
1040 × 720 mm
Max. Damgalama Boyutu
1030 × 720 mm
İç Çeviri Büyüklüğü
1080 × 745 mm
Ölçekli kesme plakaları
1050 × 730 mm
Katman plakanın kalınlığı
7 mm veya 5+2 mm
Çapraz folyo genişliği
15 ~ 720 mm
Uzunlukta folyo genişliği
15 ~ 1030 mm
Maks. Folya çapı
Φ 250 mm
Foliya bobininin çekirdeğinin iç çapı
25 mm (1 ′′) veya 76 mm (3 ′′)
Çapraz besleme şaftları
2 adet
Uzunlukta beslenme çubukları
3 adet
Isıtma Bölgesi
12 adet
Sıcaklık aralığı
50 ~ 199 °C
Besleme yığını yüksekliği
1550 mm
Teslimat yığını yüksekliği
1500 mm
Varlık Aralığı
Karton: 0.1 ~ 2 mm
Dalgalanmış kağıt: < 4 mm
Plastik Yaprak: 0.2 ~ 1 mm
Çakma Kesme Doğruluğu
≤ ± 0,1 mm
Damgalama Doğruluğu
≤ ± 0,125 mm
Max. basınç
300 T
Makine hızı.
7500 S/H
Max. damgalama hızı
6000 S/H
Min Gripper Marj
7 mm
Havalandırma
0.6 ~ 0.7 Mpa, 0.36 m3/min
Güç İhtiyacı
3 fazlı 380V 50Hz
Ana motor gücü
11 kw
Isıtma Gücü
24 kw
Toplam Güç
60 kw
Makine toplam ağırlığı
20 T
Toplam Boyut[L (+ Ön Yükleme) × W (((+ Platform) × H]
5600(+1430) × 2100(+2000) × 2800 mm
Yapılandırma
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 2PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 3
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 4PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 5PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 6
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 7PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 8PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 9

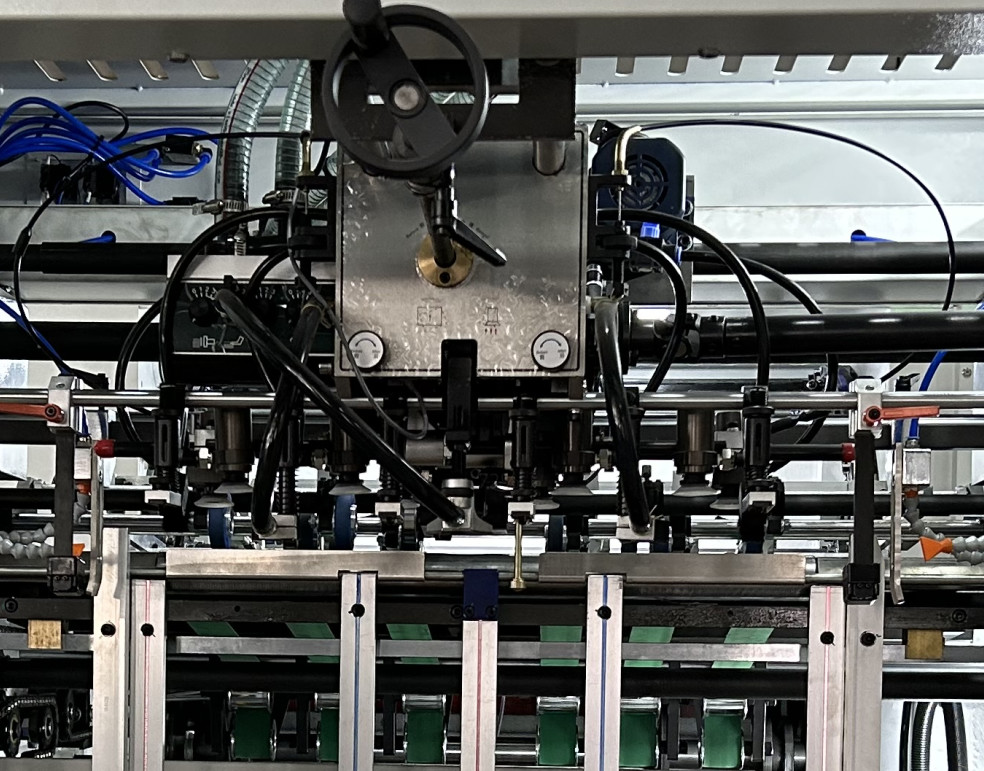

Kağıt besleme bölümü: Besleme ve taşıyıcı masası

1Besleyicinin duvar plağı yüksek hızda çalışırken daha istikrarlı olan dökme demirden yapılmıştır.
2.İki taraflı üfleyicisi olan hassas besleyici baş (becker vakum pompası): hem karton hem de dalgalanmış karton için uygundur.ve nozzles açısı ve yüksekliği farklı formlarda kağıt uygun ayarlanabilir.
3.Feeder başı (ön / arkaya) yığın hizalama (sol / sağ) motor tarafından ayarlanabilir,sadece ayarlamak için düğmelere basmanız gerekir.
4- Elektromekanik çift kağıtlı dedektör.
5Eğimli tip konveyör masası, eskize karşı PU baskı ruloları ve fırça tekerlekleri ile, yüksek hızlı çalışma koşullarında ince kağıt beslemek için çok daha uygundur.
6Çift kullanımlı yan yatak (çek ve it) ve ön yatak, levha konumunun doğruluğunu garanti eder.
7.Kağıt kayması ve birikmiş kağıt algılama fonksiyonu ve otomatik durma fonksiyonu: sensörler kağıtın kaymış veya birikmiş olduğunu tespit ettiğinde, plaka baskı bölümüne teslim edilmeden önce,makine durur.
8.Taşıyıcı kemer pnevmatik tampon cihazı: Yüksek hızda çalışırken, kağıdın besleme kemeri tarafından sorunsuz bir şekilde dağıtılmasına yardımcı olur.
9Durmadan kağıt besleme yapısı ve rehber ray tipi önceden paketlenmiş palet verimliliği büyük ölçüde artırır.
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 10PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 11PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 12
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 13PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 14PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 15
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 16PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 17PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 18

Platen Basın Bölümü

1Ana gövde, özel döküm işlemi ile yüksek dayanıklılıklı katı demir QT500'ü benimsiyor. Özel zanaat işlemi işlemi ile Ni-Cr-Mo Alaşım kranı ve süper aşınmaya dayanıklı solucan ve ekipman.
2Filtreli ve soğutma fanı olan yüksek basınçlı otomatik yağ motoru, ana şanzıman parçalarını (kranşaft, solucan ve vites) yağlamak için yağı geri dönüştürür.Ve oto yağ pompası gerekli tüm parçaları yağlar (gearZincirler, vb.)
3Pnömatik debriyajlı büyük uçuş tekerleği, makine yüksek hızda çalışırken yüksek hassasiyeti garanti eder.
4.Automatik basınç kesme ayarlama sistemi, operatör basınç ayarlamak için sadece dokunmatik ekranda değer ayarlamak gerekir.
5.Değiştirme için insan dostu tasarımı ve kaplama plaka (Mangan çelik,HRC50-53). Değiştirme çerçevesi çevrilebilir ve pnevmatik olarak kilitlenebilir.
6Yüksek hassasiyetli torp limiteri ve sinkronizasyon kemeri ile kağıdı yüksek hızda çalışırken sabit bir şekilde doğru pozisyonda teslim etmek için tutma çubuklarını kontrol etmek için.
7Yüksek dayanıklı Ti-Al alaşımlı tutkallar ve tutkal çubuğu için aşınmaya dayanıklı zincirler.
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 19PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 20
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 21PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 22PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 23

Foliya damgalama ünitesi

1Endüstriyel tablet PC, dokunmatik ekran veri girişi, otomatik program optimizasyonu, folyo tasarrufu.
2Foliya damgasını doğru bir şekilde doldurmak, beslemek ve toplamak için servo motor kontrol sistemini benimseyin.
3- 12 ısıtma alanının ayrı ayar sıcaklığı, termostatik kontrol.
4Elektronik basınç kontrol sistemi, sıcak damgalama sırasında, kağıt yoksa basınç olmaz.
5Sıcaklığa dayanıklı bal sapı plakaları özel malzemelerden yapılmıştır.
6Çekmece tipi folyo besleme mekanizması verimliliği arttırır ve güvenliği sağlar.
7Çapraz ve uzunluksal folyo ayrı üfleme cihazı ve folyo kırılma algılayıcı sistemi.
8Atık geri dönüşüm cihazı ve geri dönüşüm kutusu ayrı.
9- Bal çekirdek tabakası (ihtiyatlı)
10Ekstra plaka üstü ayağı (ihtiyaç duyulmaz).
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 24PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 25
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 26PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 27PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 28

Kağıt dağıtım bölümü

1.Automatik hizalama cihazı, ayarlanabilir hava üfleyicisi ve saç fırçası, kağıt kalın veya ince olursa olsun, kağıt yığınının iyi durumda olmasını garanti eder.
2Aşırı çalışmayı önleme aygıtı: levha tutma çubuğu ile yukarı doğru hareket eder; algılama sensörü çalıştırılır ve makine durur.
3.Automatik kesintisiz kağıt dağıtım cihazı motor tarafından kontrol edilir; sadece düğmeye basmanız gerekir.
4.Lapların miktarını kaydetmek için etiket ekleme cihazı (1 set).
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 29PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 30

Elektrikli kutu ve kontrol sistemi

1.Arayüz kontrolleri entegre edilmiş ve çok sayıda elektrikli anahtar kontrolü, kolay işlenmesi ve kolay anlaşılması gereken bir işletim ekranında ayarlanmıştır.
2.PLC merkezi kontrol sistemi otomatik olarak çalışma durumunu inceleyebilir ve alışılmadık durumu test edebilir ve çalışma durumunu kaydedebilir.
3- Sorun teşhisi fonksiyonu dokunmatik ekran, herhangi bir sorun ortaya çıkarsa, onu bulmak için dokunmatik ekran kontrol edebilirsiniz.
4. Çince, İngilizce veya diğer herhangi bir dil ((eleştirel) dokunmatik ekranda.
5Elektriksel bileşenler ve elektrik devresleri Avrupa Amerikan güvenlik standardına uygun.
Başvurular
PRY-T otomatik sıcak damgalama ve ölçekli kesme makinesi, çeşitli kağıt, karton, dalgalanmış karton, plastik levha (PVC, PP gibi) sıcak damgalama fonksiyonu ile sıcak damgalama ve ölçekli kesme için kullanılır.Örtü kesme ve kıvrım ve embossing.Foliya damgalamasını, beslemeyi ve toplamayı kontrol etmek için sunucu motoru benimsiyor.Sıcaklık kontrol sistemi 8 ısıtma alanına, ayrı sıcaklık ayarına ve termostatik kontrolüne sahiptir.
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 31
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 32
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 33
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 34
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 35
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 36
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 37PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 38
PRY-1050T Otomatik Düz yataklı sıcak damgalama derin baskılı çeşitli kağıt döşeme kesme makinesi 39
S1.Bir üretici veya ticaret şirketi misiniz?
A: Şangay ofisimiz esas olarak ihracat yapıyor. Zhejiang Eyaleti Wenzhou'da kendi fabrikamız var.
S2.Makine garantisi nedir?
A: Bir yıl. Garantiden sonra, hala alıcıya düşük maliyetle teknik destek veriyoruz.
S3. Sipariş verirken üretim süresi nedir?
A: Normalde yaklaşık 10-20 gün.
S4. Teslimat süresi nedir?
A: Depozito sonrası 15-30 gün.
S5. Şirketiniz müşteriler için nakliyeyi halledebilir mi?
A: Evet, sadece bize varış limanı veya konteyner sahasını söyleyin.
S6. Paket güçlü mü?
A:Evet.Uzun mesafeli yol taşımacılığı ve çeşitli hava koşulları için uygun nem ve şok geçirmez ambalajı benimsiyor.Tam bir bakım ve işletme kılavuzları seti dahil edilir..
S7. Makine montajı ve eğitimi nasıl?
A:1)Fabrikamızda ücretsiz olarak eğitim veriyoruz; 2) Kurulum ve eğitim için teknisyenleri (mühendisleri) fabrikanıza gönderebiliriz.Artı her teknisyen günlük 100 USD ücret alır..
S8. Stokta makineleriniz var mı?
A: Standart model için, stokta büyük bir miktarımız var. Özel model için, sizin için üretmek için 20-30 güne ihtiyacımız var.
S9. Makinelerin kalitesini nasıl garanti edebilirsiniz?
A: Her makine, kaliteyi garanti altına almak için teslimattan en az 24 saat önce test edilecektir. Ve garanti süresince, makinenin herhangi bir sorunu varsa yedek parçaları ücretsiz olarak vereceğiz.
S10. Paketlemeden önce makineleri denetliyor veya çalıştırıyor musunuz?
A: Tabii ki yapıyoruz. Paketlemeden önce makineyi arıtmak için QC departmanımız var. Test çalışmasını yapmak için belirli bir malzeme kullanmak istiyorsanız, malzemenin maliyetini ödemeniz gerekir.
S11.Ödeme süresi nedir?
A:T/T %30 önceden, bakiye teslimat öncesi ödenmelidir. Ayrıca West Union veya L/C ile ödemeyi kabul ederiz.
S12. Fabrika ziyaretini kabul ediyor musunuz?
A: Ziyaretinize sıcak bir şekilde hoş geldiniz.
S13. Baskı alanında kaç yıldır çalışıyorsunuz?
A: 2008'den beri Şangay şirketi, fabrika 25 yıldan fazla.
S14. Kaç müşteriniz var?
Cevap: Makinelerimizi yaklaşık 60 ülkeye sattık. Güney Afrika, Fas ve İtalya'da temsilcilerimiz var.
