PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı

Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: PRYWJ100-1800
Min sipariş miktarı: 1 set
Fiyat: US 198000 Set
Ambalaj bilgileri: Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi: 45 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 30 Set/Set
Tasarım Hızı: 100 m/dak ekonomik hız: Beş katlı kartonlar için 40 ~ 60 m/dak
Çalışma Genişliği: 500 ~ 1800mm Temel Kağıt Sınıfı: ≥ B
Baz Kağıdın Su Oranı: %11 ± %1 Yüzey kağıdı: 150 ~ 200 g/m2
Çekirdek Kağıt: 150 ~ 200 g/m2 oluklu kağıt: 105 ~ 180 g/m2
Buhar miktarı: 2500 ~ 3200 kg/saat Maks. Basınç: 1.6 MPa
Olağan Basınç: 0,98 ~ 1,12 MPa Üretim hattı uzunluğu: 45 m
Üretim Hattı Genişliği: 6 m

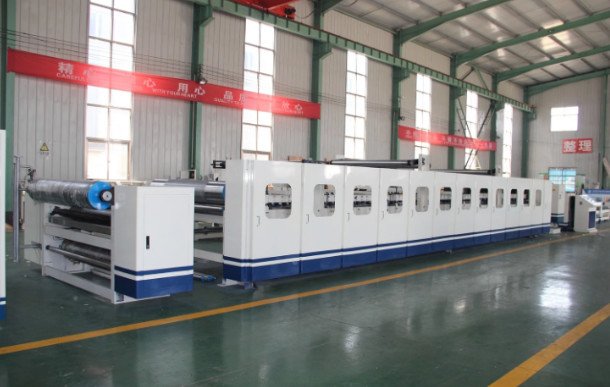

PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 0
PRYWJ100-1800 Dalgalanmış Karton Üretim hattı

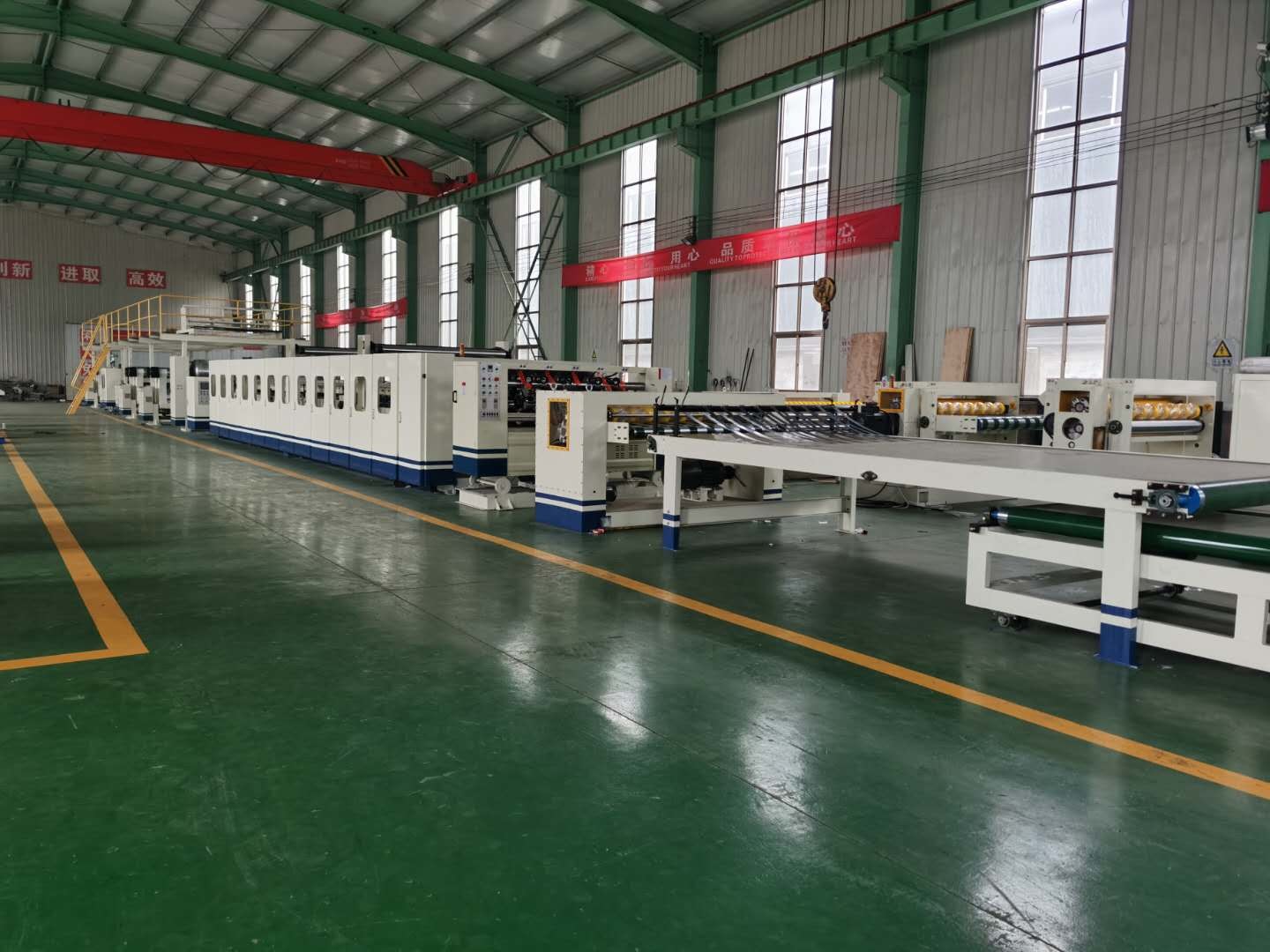

PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 1
Teknik parametreler
PRYWJ100-1800 Dalgalanmış Karton Üretim hattı
Tasarım Hızı
100 m/min
Ekonomik Hız
Beş katmanlı karton için 40 ~ 60 m/min
Çalışma Genişliği
500 ~ 1800 mm
Temel Kağıt Derecesi
≥ B
Temel kağıt su oranı
%11 ± %1
Yüzey Kağıdı
150 ~ 200 g/m2
Temel Kağıt
150 ~ 200 g/m2
Dalgalanmış kağıt
105 ~ 180 g/m2
Buhar miktarı
2500 ~ 3200 kg/saat
Max. basınç
1.6Mpa
Normal Baskı
0.98 ~ 1.12 Mpa
Üretim hattı uzunluğu
45 m
Üretim hattı genişliği
6 m
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 2
Temel kağıt standının işletim tarzı
Elektrikli Mekanik tip
Clip Kağıt Çubuğu
Φ350 mm ~ Φ1400 mm
Bir tarafın ağırlığı
1500 kg
Havanın çalışma basıncı
0.6 ~ 0.9 MPa
Toplam Güç
5.2 kw
* Simetrik yapı, aynı anda iki paket temel kağıt ile monte edilebilir ve kağıtları durmadan değiştirmek için kullanılabilir.
*Bu makine, temel kağıdı kaldırmayı veya indirmeyi, sıkıştırmayı, gevşetmeyi ve merkeze yerleştirmeyi tamamlamak için elektrikli sürücüyü benimsiyor.
* Bu makine, baz kağıdın germe kuvvetini ayarlamak için pnevmatik gerilim kontrol cihazını benimser.
*Klip kağıt başı genişleme tarzını benimsiyor.
*Tensiyon kontrolü,kağıt ekleme makinesiyle birlikte çevrimiçi kontrol edilebilen pnevmatik frenlemeyi benimser.
Kağıt besleme arabası ve yeraltı rayı
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 3
*Baza kağıt işlevsel konumda,konforlu ve esnek bir şekilde beslenir.
*Tüm ray yeraltındadır ve ana yapı 12# kanal ile kaynaklanmıştır, sağlam ve dayanıklıdır.
*Kağıtları iki taraftan beslemek için iki kağıt besleme arabası kullanılır.
SF-280D Tek yüzlü
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 4
* Kağıt kılavuzu, rüzgar emişliğini benimser ve yüksek hız koşullarında flütlerin istikrarını korur.
*Görgülü kağıt, 180°'luk negatif basınç bölgesi oluşturmak için orta dalgalanmış ruloya adsorbe edilir ve daha sonra dalgalanmanın vakum kutusundan fanla yuvarlanmasını tamamlar.
*Aşağı dalgalanmış ruloyun emme yuvasının genişliği 2,6 mm'den fazla değildir,tek taraflı dalgalanmış kartonda çizgi işaretini azaltabilir.
* Transmisyon parçası evrensel birleştirilmiş transmisi benimsiyor ve titreşim kaynağını ayırıyor, bu da bakımlılığı daha yüksek,transmisyonu daha kararlı ve işleyişi daha güvenilir hale getiriyor.
* Redüktör kabuğu, makinenin titreşimini azaltan yağ banyosu yağlama ve kapalı vites aktarımını benimsiyor.
* Bu makine, otomatik döngü yapıştırıcı kaynağı ve pnevmatik kontrol yapıştırıcı kaynağı ve dönüşünü benimsiyor, bu nedenle tamponlama etkisi ile karakterize ediliyor.
* Yapıştırıcı rulo yüzeyi özel bir ağ çakma ve kromlama ile işlenir.
* Üst ve alt dalgalanmış rulolar 48CrMo yüksek kaliteli alaşımlı çelikten yapılmıştır.Sıcaklık işleminden sonra sertlik HRC58-62'dir.Yüzeyi öğütülmüş ve kromlanmıştır.
* Flüt profili: müşteriye kadar.
* Üst ve alt dalgalanmış rulo:Φ280mm,48CrMo alaşımlı çelik
* Basınç Roleri:Φ290mm,45# dikişsiz çelik boru, sönmüş
*Glue Roller:Φ240mm,45# dikişsiz çelik boru,yüzeyi özel ağ çamaşırlığı ve kromlama ile işlenmiştir
* Yapıştırıcı Çizik Roleri:Φ120mm,20# dikişsiz çelik boru,soyunun yeri:Chengdu
* Ön ısıtıcı rulo:Φ320mm, 20G Jigang çelik, duvar kalınlığı: 16mm
TO-B Köprünün Üzerinde
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 5
Önceden
Φ 135 mm
Yukarıdan arkaya
Φ 135 mm
Aktif Roller
Φ 135 mm
Sürüklenen Rol
Φ 135 mm
Gerginlik Roleri
Φ 85 mm
Yükselticiler
Φ 85 mm
Kağıt emici ön rulo
Φ 85 mm
*The single side corrugated cardboard fabricated by single facer shall be transmitted to the tension brake or the suction brake for being used by the next overbridge transmission system by conveyer belt.
*Süpürme havalandırma cihazının benimsenmesi,yüksek basınçlı santrifüj frekans dönüştürme fan vakum emici karton kullanımı,elektrik düzeltmesi,kartonun sıkıca yapışmasını ve düzleşmesini sağlamak için.
*İki grup kontrol paneli, köprüde veya dışında ayarlanabilen elektrik cihazları ile kurulur ve kontrol edilir.
* Tek makine sinkronizasyonu ve tek taraflı dalgalanmış tahta çekişini kullanan traktör, köprüye doğru, taşıma hızının birikimi yavaş, böylece dalga şekli oluşturur,Gerekli üretim hattını telafi etmek için hızı değiştirmek için tek taraflı dalgalanmış karton.
*Bu makine, ikili transmisyon eğimli cihazı olan kağıt besleme basamağı ile donatılmıştır.dalga şeklinde örtüşmeler oluşturabilecek ve tek fererli dalgalı karton depolama amacına ulaşabilecek.
PH-B-600 Ön ısıtıcı ve Çift Rollu Ön ısıtıcı
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 6
*Her bir yuvarlak yüzeyi hassas frezeleme ve kromlama ile işlenir, muhteşem ve dayanıklı.
* Elektriksel olarak ayarlanan sarma açıları, kağıdın ön ısıtma alanının 300° aralığında ayarlanmasını sağlar.
* Elektriksel olarak ayarlanan sarma açıları farklı kağıtlara ve farklı araba hızlarına uygundur.
* Ön ısıtıcı rulo, basınçlı kapların ulusal güvenlik standardına uygun olarak profesyonel olarak üretilmiştir.
* Ön ısıtıcı rulo ve kağıt ön rulo elektrikli kaplama ile işlenir.
TJ Yapıştırma Makinesi
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 7
Gündüz Ön ısıtıcı rulo
320 mm
Duvar kalınlığı
20 mm
Kağıt ön rulo diyagramı
135 mm
Duvar kalınlığı
15 mm
Yapıştırıcı ruloları
240 mm
Duvar kalınlığı
30 mm
Bir tek yapıştırıcı silindirinden
130 mm, 45# yuvarlak çelik
* Bu makine bağımsız motor şanzıman ve değişken frekanslı kontrolü benimser.
* Yapıştırıcı silindirinin yüzeyi özel bir ağla işlenir ve kromlenir ve yapıştırıcı kazıtıcı silindir ve balast silindirinin yüzeyi tam olarak freze edildikten sonra kromlenir.
* Bu makine, çift kağıt presleme rulo sistemini ve pnevmatik çalışmayı kullanır, uygun ve esnek.
* Otomatik bisiklet yapıştırıcı besleme yapıştırıcının çökmesini önleyebilir.
*Bu makine, yapıştırıcı kalıplamayı hızlandırabilen ön ısıtma sistemi ile eşleştirilmiştir.
DF-C Çift Yüzlü Makine
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 8
Sıcak Plakaların Çizelge Boyutu
2180 * 600 * 135 mm
Malzeme
Jigang Grubu'ndan 20G çelik
İşleme
Yüzey iyi öğütülmüş
Ortak Stil
Tek plaka çapraz şekli
Sıcaklık Kontrolü
Çok gruplu sıcaklık kontrolü
Basınç Tarzı
Yüksek basınçlı rulolar
Basınçlı rulo
Φ 70 mm, 45# katı çelik
Taşıma Roleri
Φ 70 mm, 45# katı çelik
Ana Sürücü Roleri
Üst: Φ 600 mm, alt: Φ 520 mm
Uzun ve Kısa Kemerli Sürüklenen Roller
Φ 320 mm, 20 # çelik
Uzun ve Kısa Kemer Düzenleme Roleri
Φ 215 mm, 20# çelik
Ön ve arka kemer taşıyıcı rulo
Φ 100 mm, 20 # çelik
El Çekim Roleri
Φ 100 mm, 20 # çelik
*Bu tüm makine yüksek yoğunluklu geniş kanal çelik yapısını benimsiyor, sağlam, istikrarlı, güzel ve yüksek hızlı çalışmaya uygun.
*Sıcak plakalar, basınçlı kapların ulusal güvenlik standardına uygun olarak profesyonelce üretilmiştir.600 mm sıcak plakalar ve iç S şeklindeki hava akışı yapısı buharın kullanım oranını arttırır.Çok çelik çubukları kaynaklı sıcak plaka sonsuza dek deforme kalmasını sağlar.
*Kartonun sıkıca yapışmasını ve pürüzsüz bir şekilde şekillendirilmesini sağlamak için yoğun rulo pres yapısı sağlanmıştır.
*Boru hattının buhar giriş ve çıkışı S şeklindedir, sıcak plakaların sıcaklığını sabit ve dengede tutar.
*Sıcak plakaların parçaları sıcaklığı ayrı ayrı kontrol eder.
*Sıcaklama parçasının ağır ruloları tamamen hidrolik kaldırma, yukarı aşağı sabit, güvenli ve güvenilir.
* Üst pamuklu kemer, 1 set otomatik ve 1 set manuel bükülme düzeltme sistemi ile 1 set pnevmatik ve 1 set manuel gerilme cihazı ile donatılmıştır.Alt pamuk kemer gerginlik ve sol-sağ ayarlama sistemi ile donatılmıştır.
* Sürücü kısmı, büyük çaplı ağlı giyilebilir kauçuk kullanır, kemer kayma olasılığını azaltır ve ekipmanların çalışma istikrarını artırır.
*Bu makine bağımsız redüksiyon kabı sürüşü ve kapalı yağ banyosu vitesi aktarımını benimsiyor, az gürültü yapıyor.
BFY ince bıçak kesme makinesi
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 9
Min. Kesme Genişliği
140 mm
Tam kesme makinesinin sol veya sağ hareketleri
± 90 mm
Çalışma hava basıncı
0.6 ~ 0.9 MPa
Nitelikli Nemlilik
% 20 ~ % 90
Sıcaklık
5 ~ 50°C
* Motorun ünlü değişken frekanslı dönüştürücüsünü benimsemek ve yüksek hassasiyetle üretim hattı ile aynı aşamada tutmak.
* Otomatik frezeleme sistemi, üretim süreci sırasında durmaksızın bıçak frezeleme amacını gerçekleştirebilir.Döşeme sistemi ayrıca ara uzunluğu ve öğütme süresini malzemelere veya her zaman kesme durumuna göre ayarlayabilir.
*1,2 mm yüksek kaliteli bıçak kartonu yüksek hızda kesiyor,kesme kenarının pürüzsüz olmasını sağlar,flüt deforme olmaz,kartonun tam versiyonunun basımı için güzel ve kullanışlı.
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 10
SC-B100 NC Kesme Makinesi
Teknik parametreler
*Kırma hızı: 120m/dakika
*Kağıt kesiminin uzunluğu:500-9999mm
*Kağıt kesiminin hassasiyeti: ± 1mm (sürekli hızda)
* Karton:Baza kağıdı<360g/m2, çekirdek kağıdı<200g/m2
Kalınlığı: 3-14 mm, su oranı <10%
Min. genişlik:1000mm, açılılık:<30mm
*Nitelik nem: 20% - 90%
*Nitelikli sıcaklık:5°C-50°C
* Hava kaynağı basıncı:0.6-9MPa
* Kesme çubuğu: üst: Φ188mm,alt: Φ188mm
*Kağıt ön rulo:üst ön:Φ165mm ((güneş aleti),alt ön:Φ120mm
Yukarı sırt:Φ165mm (güneş takımı),alt sırt:Φ120mm
Yapısal Özellikler
*Özel yapısal tasarım: Yüksek yoğunluklu makine duvar tahtası ve tabanı, duvar tahtasının her iki tarafında şeffaf pencere, inceleme ve bakım için uygun.
* Transmisyon sistemi, aktarmanın hassasiyetini sağlamak için yağ pompası otomatik döngü yağlamasını benimser.
*Adopting high precision and high rigidity grinding gear with high speed paper tolerance and long service life to make sure of the precise meshing of cutting points and the cardboard clean without burr.
* Bıçak çubuğunun ve kesme çerçevesinin yüksek hassasiyetli tasarımı yüksek hızda pürüzsüz kesimi sağlar.
* Özel bıçak değiştiricisi / değiştirme tasarımı bıçak değişikliğinin hızlı ve uygun olmasını sağlar.
*Tüm sistem CE standart tasarımını benimsiyor ve kalite, istikrar ve yaşam beklentisini sağlamak için NC endüstriyel sınıfının sıkı ölçümüne tabidir.
* Sürücü kısmı, Alman sürücüsü ve yerli motorlu AC servo'yu benimsiyor, yüksek kaliteli, hızlı ve hassas yanıt.
* Çok iyi bir enerji tasarrufu etkisi ve fabrikalardaki enerji istikrarsızlığının üstesinden gelme konusunda çok yüksek yeteneğe sahip özel güç yenilenme depolama tasarımını benimsemek.
*Sistem otomatik algılama fonksiyonuna sahiptir.
*The computer can automatically adjust the acceleration of cardboard cutting according to cardboard specifications and production speed and automatically track the transmission speed of cardboards to keep in step.
* Bilgisayar 999 siparişe kadar saklayabilir ve onları otomatik olarak sırayla veya önceden koşullara göre bitirebilir.
*Karton kesme uzunluğu:500-9999mm,karton kesme doğruluğu:±1mm
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 11
RS yığma makinesi
Teknik parametreler
* Yaprak Uzunluğu:2300mm
Yapısal Özellikler
* Kartonları otomatik olarak yığma ve toplama; elektrik çıkışı yatay olarak.
* Dikey olarak birleşik kartonlar geniş menzilli bantla aktarılır.
* Kağıt karton miktarı veya yüksekliği gereksinimlere uygun olduğunda anahtarla çıkarılır.
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 12
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 13
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 14
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 15
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 16
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 17
PRYWJ100-1800 3 katmanlı buhar ısıtma dalgalanmış karton makinesi üretim hattı 18
S1.Bir üretici veya ticaret şirketi misiniz?
Cevap: Şangay ofisimiz esas olarak ihracat yapıyor.Zhejiang eyaletinin Wenzhou şehrinde kendi fabrikamız var.
S2.Makine garantisi nedir?
A: Bir yıl. Garantiden sonra, hala alıcıya düşük maliyetle teknik destek veriyoruz.
S3. Sipariş verirken üretim süresi nedir?
A: Normalde yaklaşık 10-20 gün.
S4. Teslimat süresi nedir?
A: Depozito sonrası 15-30 gün.
S5. Şirketiniz müşteriler için nakliyeyi halledebilir mi?
A: Evet, sadece bize varış limanı veya konteyner sahasını söyleyin.
S6. Paket güçlü mü?
A:Evet.Uzun mesafeli yol taşımacılığı ve çeşitli hava koşulları için uygun nem ve şok geçirmez ambalajı benimsiyor.Tam bir bakım ve işletme kılavuzu seti de dahil edilmiştir.
S7. Makine montajı ve eğitimi nasıl?
A: (1) Fabrikamızda ücretsiz eğitim veriyoruz;2) Kurulum ve eğitim için fabrikaya teknisyen (mühendis) gönderebiliriz.Uçak yolculuğu ve konaklama ücretini ödeyeceksiniz. Ayrıca her teknisyenin günlük ücretleri 100 USD'dir.
S8. Stokta makineleriniz var mı?
A: Standart model için, stokta büyük bir miktarımız var.Özel model için, sizin için üretmek için 20-30 güne ihtiyacımız var.
S9. Makinelerin kalitesini nasıl garanti edebilirsiniz?
A: Her makine kaliteyi sağlamak için teslimattan en az 24 saat önce test edilecektir.Ve garanti süresince, makinenin herhangi bir sorunu olursa yedek parçaları bedavaya vereceğiz.
S10. Paketlemeden önce makineleri denetliyor veya çalıştırıyor musunuz?
A: Tabii ki yapıyoruz. Paketlemeden önce makineyi düzeltmek için QC departmanımız var.Eğer test çalışması yapmak için belirli bir malzeme kullanmak istiyorsanız, malzemenin maliyetini ödemeniz gerekir.
S11.Ödeme süresi nedir?
A:T/T %30 ön ödeme, bakiye teslimattan önce ödenir.Ayrıca West Union veya L / C ile ödemeyi kabul ediyoruz.
S12. Fabrika ziyaretini kabul ediyor musunuz?
A: Ziyaretinize sıcak bir şekilde hoş geldiniz.
S13. Baskı alanında kaç yıldır çalışıyorsunuz?
A: 2008'den beri Şangay şirketi, fabrika 25 yıldan fazla.
S14. Kaç müşteriniz var?
A: Makinelerimizi yaklaşık 60 ülkeye sattık.Güney Afrika, Fas ve İtalya'da ajanlarımız var.
