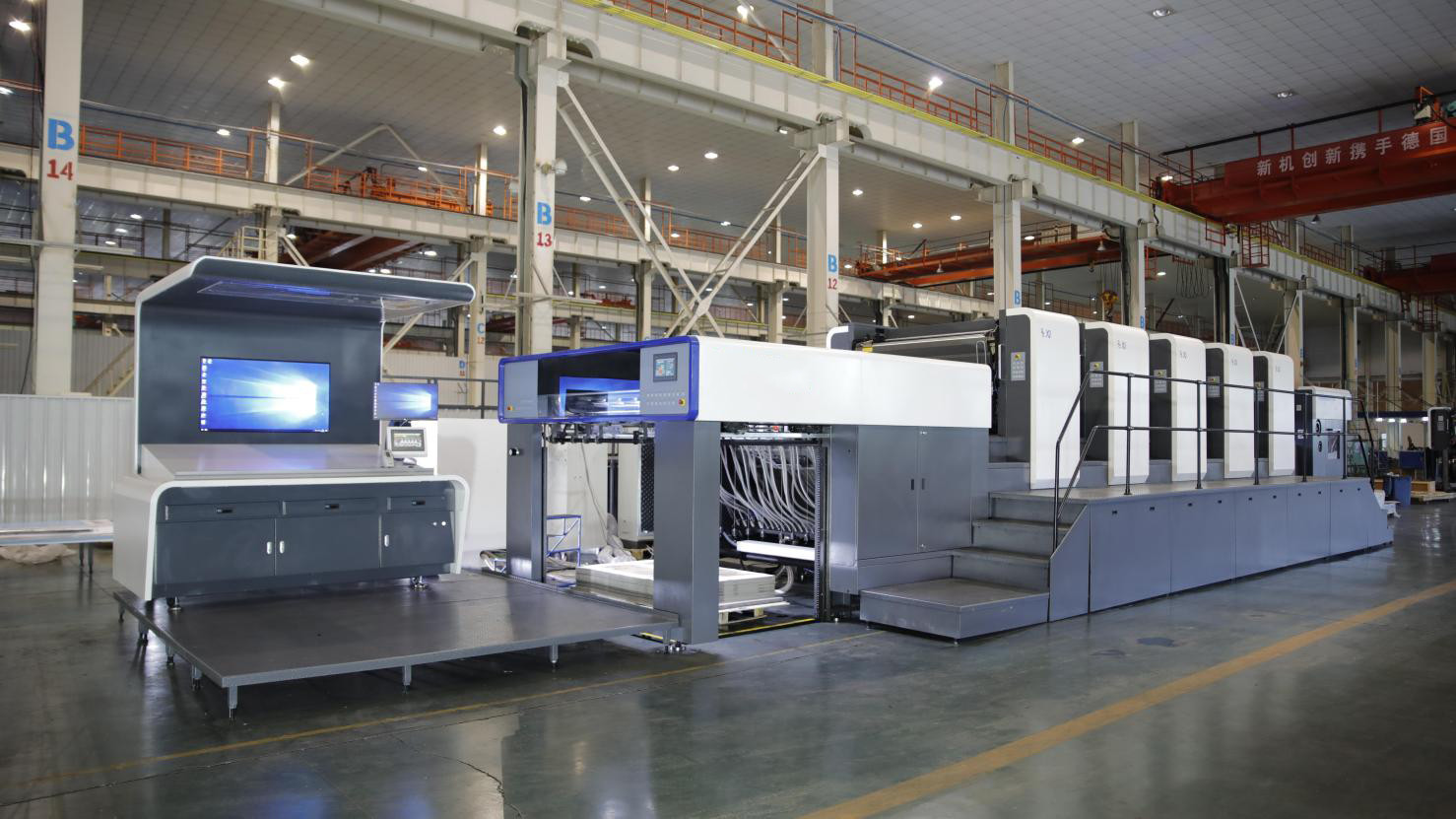

PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: PRY-165
Min sipariş miktarı: 1 set
Fiyat: US 1050000 ~ 1500000 Set
Ambalaj bilgileri: Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi: 60 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 1 Set/Set
dak. Kağıt ebadı: 920 × 600mm sac kalınlığı: 0,1~0,6MM
Ana motor gücü: 55 kw Cam ünitesinin uzunluğu ve ağırlığı: 3915mm / 16t

PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 0

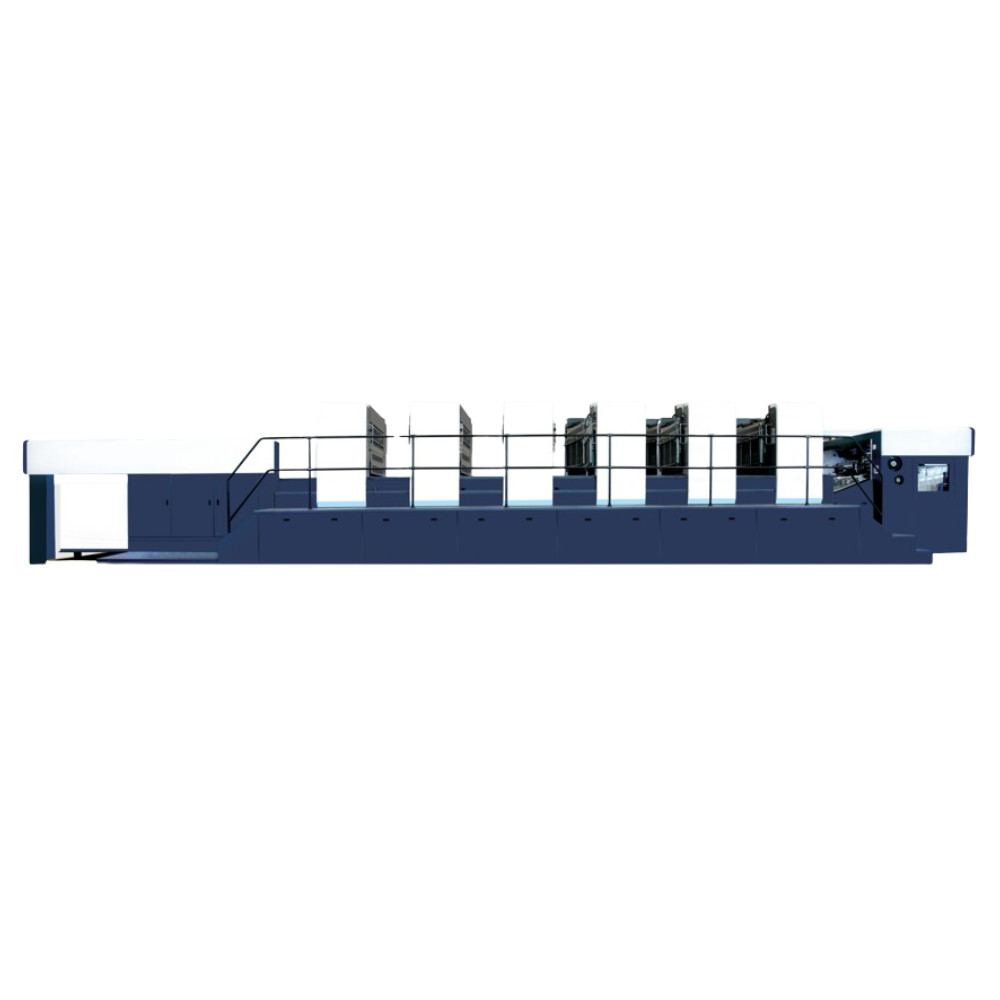

PRY-165 Dört Renkli Offset Baskı Makinesi
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 1
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 2
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 3
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 4
Özellikleri
Büyük formatlı baskı, büyük formatlı, yüksek verimlilik, kolay plak yapımı ve zarif baskı avantajlarına sahiptir.ambalaj baskı ve ticari baskı geliştirme ihtiyaçları için çok uygun.
■Birim tipi baskı.Su bazlı veya UV kaplamalar.Döner kaplamalar.Metal baskı mürekkebi, armut lusting baskı mürekkebi ve tüm seviyelerde ambalaj talebini karşılamak için birçok sonrası işlemi.Bu da baskı ve ambalaj şirketlerinin rekabet gücünü büyük ölçüde artırıyor.
■Offset baskı, kaplama ve kurutma birbirini tamamlar, bağlantı işleme gereksinimlerini karşılar.
■Kovuluk kazıtıcı sistemi ve anilox rulo kombinasyonu, yüksek parlaklıklı veya mat olsun,tam yüzeyli veya yerel olsun,mükemmel bir kaplama etkisini sağlayan kalın ve tekdüze bir kaplama elde edebilir.
■Geliştirilmiş teslimatta kurutma sisteminin tasarımı makuldür,kurutma verimliliğini etkili bir şekilde artırmak için kızılötesi, soğuk hava ve dolaşım havasını kullanır.
■Kurutma cihazı, manuel kablolama veya bağlantı borularına gerek kalmadan, çalışma tarafından çekilebilir veya itilebilir.
■Lamp borularının değiştirilmesini tamamlamak için hiçbir araç gerekmez.
■Kurutma cihazı makinenin ucuna veya baskı üniteleri arasında monte edilebilir.
■Değişken hızla beslenen yüksek hızlı kağıt besleyicisi ve ront ölçümüne ulaşan kağıt hızı ayarlanabilir.
■Vaküum absorpsiyon karton besleme ve kağıt ruloları paralel olarak kullanılır,kağıt son derece sorunsuz hareket eder.
■Kağıt önceden ayarlama fonksiyonu ile donatılmıştır; sipariş değişimi verimliliğini artırmak için kağıt boyutu otomatik olarak ayarlanabilir.
■ Yüksek hızlı kağıt dağıtım mekanizmasını, daha düşük salınımlı kompozite hareket ön ölçerini ve uzun ön ölçer konumlandırma süresini optimize etmek.
■Alman orijinal ithalatlı fotoelektrik eleman tespiti eğrilik ve boş gerilim ultrasonik çift levha tespiti için.
■Pneumatik yan çekim ölçüm cihazı, işlem sırasında verimliliği arttırarak kağıt boyutunu (önceden ayarlanmış kağıt) otomatik olarak ayarlar.
■İki kat çaplı davul, optimal yedi saatlik düzenleme.
■Güçlendirilmiş çerçeve ve rulo çubuğu yapısı, daha istikrarlı bir yapıyla.
■Çifte çaplı davul, baskı sağlayan yüksek hassasiyetli, boşluksuz özel yuvarlama rulmanları kullanır.
■Şirketin patentine göre,güçlendirilmiş düz çizgi kağıt transfer rulo,çalışmayı ve kirlenmeyi önler.
■Tampon, aşınmaya dayanıklı alaşım dökme demirden yapılmış ve yüzeyinde paslanmaz çelikle kaplanmıştır.
■Durum dişlilerinin, kam yüzeylerinin, mürekkep kova yuvarlatmalarının, vb. yüksek frekanslı söndürülmesi, dayanıklı ve dayanıklı.
■Sıvı mekaniğinin optimizasyon tasarımına göre, mürekkep akışı rotasını yeniden düzenlemek için büyük boyutlu mürekkep yuvarlakları ve su yuvarlakları kullanılır.Mürekkep hızlı boşalıyor.Yeterli ve eşit, kağıt israfını büyük ölçüde azaltıyor.
■Mürekkep ve su kanallarının aktarımını ve diferansiyel kontrolünü kontrol etmek için pnevmatik debriyaj kullanılması, mürekkep ve suyun kullanımını ve bağlantısını esnek bir şekilde kontrol etmeyi sağlar.Mürekkep ve su silindirlerinin aşınmasını azaltmak ve kullanım ömrünü uzatmak.
■Dökme form silindirinin normal baskı işleminin pnevmatik kontrolü ve diferansiyel kir giderme fonksiyonunun dönüştürülmesi esnek ve hızlıdır ve verimliliği arttırır.
■Uygulamalı rulo gölge ortadan kaldırma fonksiyonuna sahiptir.
■Mürekkep ve su entegrasyonu ve mürekkep ayırma işlevlerinin dönüştürülmesi, farklı baskı malzemeleri için özel gereksinimleri büyük ölçüde zenginleştirir.Büyük ölçekli yerüstü baskı ve ince nokta baskı yoluyla mürekkep hacmini ve su hacmini sıkı bir şekilde kontrol altına almak.
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 5PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 6
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 7PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 8
■Mürekkep uzaktan kumanda sistemi,bir tıklama ile kumanda paneli ve uzaktan teşhis kumandası.
■Yazdırma programı tamamen otomatiktir ve hata kendi kendini teşhis fonksiyonu ile internet üzerinden ön ve arka süreçlere akıllı bir şekilde bağlanabilir.
■Uluslararası ünlü marka PLC kontrol sistemi ve frekans dönüştürücü.
■Touch ekran çalışması ve elektronik kontrol verilerinin ayarlanması, Çeşitli işlevlerin hızlı ve esnek çalışması,çok fazla zaman tasarrufu.
■Büyük ekran iş durumunu sezgisel ve net bir şekilde gösterir,bilgisayar mürekkep rengi bilgilerini hatırlar ve saklar,ve önceden yükleme ve önceden alma fonksiyonu çalışma verimliliğini artırmak için bir CTP arayüzü ekleyebilir.
■Yazdırma basıncı önceden ayarlama fonksiyonu ile donatılmış,kağıt kalınlığı hızla ayarlanabilir.
■Mürekkep rulo ve battaniye otomatik temizleme cihazı ile donatılabilir.
■Tüm makinenin düzenli ve kantitatif otomatik yağlanması.
■Alkol fıskiyesi sistemi,dondurma için otomatik sıcaklık kontrolü,otomatik alkol oranı ve negatif basınçlı su geri dönüşü.
■İthal pneumatik bileşen kontrol plaka tutucusu,yarı otomatik plaka yükleme sabit ve hızlı.
■Kontrol konsolu, kuralların hızlı ve doğru düzeltmesini sağlayan davulun eksenel, çevresel ve çapraz düzeltme mekanizmasını elektrikle çalıştırır.
■Kapalı rehber ray CNC işleme merkezinin konumlandırılmasını ve yuvarlanmasını optimize etmek, kağıt alma zincirinin sorunsuz çalışmasını ve düşük gürültüyü sağlamak.
■Brem silindirinin fırtınalı fan emişi ve basınçlı kağıt fanının birleştirilmesi, yüksek hızda ve istikrarlı bir kağıt düşüşü sağlar.
■Götürme sapı bir motor tarafından çalıştırılır ve fren rulo direkt olarak değişken frekanslı bir motor tarafından çalıştırılır.
■Delivery, kağıt önceden ayarlama fonksiyonu ile sağlanır ve kağıt biçimi otomatik olarak ayarlanabilir.
■Birim tipi baskı.Online su bazlı veya UV kaplama Ters kaplama,metal baskı mürekkebi, armut lusting baskı mürekkebi baskı ve tüm seviyelerde ambalaj talebini karşılamak için birçok sonrası işlemiBu, baskı ve ambalaj şirketlerinin rekabet gücünü büyük ölçüde arttırır.
■Offset baskı, kaplama ve kurutma birbirini tamamlar, bağlantı işleme gereksinimlerini karşılar.
■Kovuluk kazıtıcı sistemi ve anilox rulo kombinasyonu, yüksek parlaklıklı veya mat olsun,tam yüzeyli veya yerel olsun,mükemmel bir kaplama etkisini sağlayan kalın ve tekdüze bir kaplama elde edebilir.
■Geliştirilmiş teslimatta kurutma sisteminin tasarımı makuldür,kurutma verimliliğini etkili bir şekilde artırmak için kızılötesi, sıcak hava ve dolaşım havasını kullanır.
■Kurutma cihazı, manuel kablolama veya bağlantı borularına gerek kalmadan, çalışma tarafından çekilebilir veya itilebilir.
■Lamp borularının değiştirilmesini tamamlamak için hiçbir araç gerekmez.
■Kurutma cihazı makinenin ucuna veya baskı üniteleri arasında monte edilebilir.
Teknik parametreler
BİLGİ PRY-165 PRY-165A PRY-165B
Maks. Yaprak Boyutu 1620 * 1040 mm 1620 * 1070 mm 1650 * 1250 mm
Min. Sayfa Boyutu 920 * 600 mm
Max. Baskı Boyutu 1620 * 1010 mm 1620 * 1060 mm 1620 * 1200 mm
Kalınlığı 0.1 ~ 0.6 mm
Battaniye Boyutu 1630 * 1200 * 1.95 mm 1630 * 1220 * 1.95 mm 1630 * 1370 * 1.95 mm
Plaka Boyutu 1630 * 1107 * 0,3 mm 1630 * 1173 * 0.3 mm 1630 * 1316 * 0.3 mm
Hız. 10000 s/h 12000 s/h 10000 s/h
Kağıt yığını yüksekliği 1500 mm

Ana motor gücü



55 kw

Toplam Güç

(dört/beş renk)

103 / 106 kw
Toplam Ağırlık (dört/beş renk) 76100 / 90800 kg 77860 / 92900 kg 80000 / 95500 kg
Genel Boyut (dört/beş renk) 12840/14400 * 4970 * 2840 mm 12840/14400 * 4970 * 2990 mm 13964/15642 * 4970 * 3330 mm
Cam biriminin uzunluğu ve ağırlığı 3915mm / 16t 3915mm / 19t
Yapılandırma

Basın Yapısı

Birim tasarımı,iki boyutlu baskı silindir ve transfer silindir;
7 saatlik silindir düzeni;
Güçlendirilmiş çerçeve ve şaft başı, makinenin istikrarını güçlendirir.

Besleyici

Yüksek hızlı besleyici
Hız ayarlanabilir ön yataklara beslenen kağıt levhaları
Doğrudan kaldırma kağıt ayrımı ve emme, doğrusal kağıt besleme
Kağıt kalınlığına göre kağıt miktarı ayarlanabilir
Paslanmaz çelik desen plakaları
Her iki taraftan da üflerken, vakum adsorpsiyon yem masası
Kağıt levhalarının eğimi, besleme başında ayarlanabilir,kağıt kaydırılmasını önleyin
Çelik tel asası ve sapı ile ayarlanabilir nozel yüksekliği
Ana kağıt masa kaldırma çift hızlı yavaşlama motoru benimser
Elektromekanik çifte yaprak dedektörü
Besleyici başının konumu elle ayarlanabilir
Çizelge öncesi yığma cihazı

Yaprak Konumu

Kağıt boyutunun otomatik ayarlanması
Yüksek hızlı kağıt transfer mekanizmasının optimize edilmesi
Aşağı yuvarlanan bileşik ön yataklar, daha uzun levha konumlandırma süresi
Ön tarafta geç ve çarpık kağıt sayfalarını kontrol etmek için sensörler, çift sayfa sensörü
Yan ölçümün otomatik ayarlanması
Dikey ve uzunluk yönünde elle ayarlanabilir ön yataklar
Pnömatik çekme ölçer, otomatik olarak çekme ölçer konumunu ayarlamak
Gıda kaynağı ve ön yataklar için ara kilitleme mekanizması
Kağıt basmak için plaka ve çubukla donatılmış

Baskı Birimi

Baskı silindirinde paslanmaz kaplamalar, battaniye silinderi ve plaka silinderi;
Yassı levha aktarma tamburu, yağsız levha aktarımı;
Tüm silindirler sürtünme karşıtı dökme demirden yapılmıştır.
Plaka silindirinin ve battaniye silindirinin önceden ayarlama aygıtının taşıyıcıları;
Yüksek noktadan yakın tutmalar;
Sabit diş yastığı grubu;
Yapısal olarak ithal edilen tutaklar;
Baskı ve plaka silindirleri için sıfır boşluklu yuvarlama rulmanları;
Plakaların hızlı montajı için alüminyum kesicilerle battaniye;
kauçuk rulo eksantrik rulman yapısını benimsiyor, baskı daha taşınabilir;
Yarım otomatik plaka yükleme sistemi, yüksek verimlilik;
Pnömatik plaka klemesi;
Ortada gerginlik şeklinde battaniye;
Ön plaka tutucusu önceden konumlandırma cihazları ile;
Baskı ucunda kayıt dışı olmanın oluşumunu ayarlamak için 3 bölümlü arka plaka tutucusu;
Plaka silindirinin eksen ayarlama;
Transfer silindirinin çevre ayarlaması;
PC kontrolü perforasyon makinesi;
Davul dişlileri yüksek frekanslı söndürme alaşımlı çelik kullanır;
Nitridleme veya yüksek frekanslı söndürme yüzeyi olan cam;
Conjugate cam mekanizması kullanılarak silindir izinin açık/kapalı olması;
Su kaynağı, mürekkep kaynağı ve pnevmatik olarak kontrol edilen açık/kapalı baskı;
Elektriksel olarak kontrol edilen mürekkep kaynağı;
Motorla kontrol edilen mürekkep ruloları;
Mürekkep transferinin bir anahtar ayarlaması;
Mürekkep rulolarında yüksek frekanslı söndürme;
hayalet kontrol rulo;
Otomatik yağlama cihazı,yağ sıkıntısı alarmı;
El ile yakıt doldurma bakım etiketi;
Mürekkepleme uzaktan kumandası;
Uzaktan teşhis kontrolü;
Yeni mürekkep konsolu;
Kontrol konsolundaki dokunmatik ekran (su kaynağı ve elektrikli plaka hizalanması için);
Baskı ve mürekkep bilgileri erişilebilir;
Işık kaynağı Philips'i kullanıyor.
Alkol sistemi donmuş otomatik sıcaklık kontrolü, otomatik alkol oranı, negatif basınç geri su;
Dış su kaynağı;
Yazdırma basıncının manuel ayarlanması;
Baskı sürecinin otomatik kontrol cihazı;

Teslim Birimleri

Tüm çeşit kağıt sayfaları için uygun teslimat tutma sistemi, ayarlanamaz;
Tamamen kapalı rehber rayları, daha düzgün çalışmaktadır;
Teslimat sapının hafif ağırlığı;
Kağıt yığını kaldırma yavaşlatma motoru;
Kağıt yığınlarının otomatik olarak indirilmesi;
Tüm kağıt platform yapısı;
Kağıt levhasını üflemek için fan seti, fren rulo koklear akış fan emici, emici tek başına ayarlanabilir;
Kağıt sayfalarını uçurmak için beş set;
Her iki taraftaki kağıt geri çekme sırasının açık ve kapalı tutma yapısı;
Çürük diş eksen ve düz yay yapısı;
Elektriksel olarak kontrol edilen teslimat sapının açılma zamanı;
Frekans dönüştürme motoru tarafından doğrudan çalıştırılan fren silindiri;
Kütlelendirme otomatik merkezi yağlama zamanlaması;
Kağıt kuyruk üfleme sistemi, fren rulonunun dönüşünü takip eder.
Kağıt boyutunun otomatik ayarlanması;
Boru hattı toz toplama;
Elektronik toz püskürtme sistemi ile donatılmış.

Elektrikli Kontrol Birimi

PLC kontrol sistemi ve frekans dönüştürücü (uluslararası marka adı);
Metal kubbesi;
Ana motorun frekans kontrolü, su ve mürekkep rulo motoru;
Su ve mürekkep kaynağı, baskı açık/kapalı, kilitleme sistemi, toz kaynağı, teslimat pompası, manuel ve otomatik kontrol arasında geçiş yapabilir.
Kontrol konsolundaki dokunmatik ekran (su kaynağı ve elektrikli plaka hizalanması için);
Hataların gösterimi (frena koruması, levha konumlandırma hatası, güvenlik koruması, yağlama hatası, frekans dönüştürücü koruması ve motor koruması dahil);
Yazdırma parametrelerinin gösterimi;
Otomatik basınç düzenleme sistemi;
Kağıt boyutunun otomatik ayarlama sistemi;
Baskı düğmesi lambası;
Teslimat saplarının hızını otomatik olarak takip etmek.Fırlatma yuvasının otomatik ayarlanması;
Yazdırma hacmi ayarları;
İletişim kablosu iletim kontrolü;
Fren ünitesi ile donatılmış;
Yüksek, orta ve düşük üç ayar ile su temini,su kontrolü daha esnektir;
Makul bir eğri ayarına sahip su sistemi otomatik olarak izlenen hızla değişir.
Durum ayarlama düğmesi göstergesi ışığını ayarlayın.
Inching hızı ≤5m/min;
İşlemeye başlamadan önce alarm;
Baskı ünitesindeki güvenlik koruyucularına,baskı üniteleri arasındaki pedallara ve basının diğer yerlerine yerleştirilen güvenlik cihazları;
Bağımsız elektrikli dolap, kolay çalıştırılır.

Diğerleri

Yeni bir görünüm;
Bir renk hayalet gölge rulo seti ve bir takım alet sunun;
Bu teknik yapılandırma sadece sipariş verirken referans içindir.Makinenin gerçek yapılandırması malzeme nesnesine ve makine kılavuzuna tabidir.
Başvurular
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 9
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 10
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 11
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 12
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 13
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 14
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 15
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 16PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 17PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 18PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 19
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 20PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 21PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 22
PRY-165 Serisi Dört veya Beş Renkli Büyük Formatlı Offset Baskı Makinesi 23
S1.Bir üretici veya ticaret şirketi misiniz?
Cevap: Şangay ofisimiz esas olarak ihracat yapıyor.Zhejiang eyaletinin Wenzhou şehrinde kendi fabrikamız var.
S2.Makine garantisi nedir?
A: Bir yıl. Garantiden sonra, hala alıcıya düşük maliyetle teknik destek veriyoruz.
S3. Sipariş verirken üretim süresi nedir?
A: Normalde yaklaşık 10-20 gün.
S4. Teslimat süresi nedir?
A: Depozito sonrası 15-30 gün.
S5. Şirketiniz müşteriler için nakliyeyi halledebilir mi?
A: Evet, sadece bize varış limanı veya konteyner sahasını söyleyin.
S6. Paket güçlü mü?
A:Evet.Uzun mesafeli yol taşımacılığı ve çeşitli hava koşulları için uygun nem ve şok geçirmez ambalajı benimsiyor.Tam bir bakım ve işletme kılavuzu seti de dahil edilmiştir.
S7. Makine montajı ve eğitimi nasıl?
A: (1) Fabrikamızda ücretsiz eğitim veriyoruz;2) Kurulum ve eğitim için fabrikaya teknisyen (mühendis) gönderebiliriz.Uçak yolculuğu ve konaklama ücretini ödeyeceksiniz. Ayrıca her teknisyenin günlük ücretleri 100 USD'dir.
S8. Stokta makineleriniz var mı?
A: Standart model için, stokta büyük bir miktarımız var.Özel model için, sizin için üretmek için 20-30 güne ihtiyacımız var.
S9. Makinelerin kalitesini nasıl garanti edebilirsiniz?
A: Her makine kaliteyi sağlamak için teslimattan en az 24 saat önce test edilecektir.Ve garanti süresince, makinenin herhangi bir sorunu olursa yedek parçaları bedavaya vereceğiz.
S10. Paketlemeden önce makineleri denetliyor veya çalıştırıyor musunuz?
A: Tabii ki yapıyoruz. Paketlemeden önce makineyi düzeltmek için QC departmanımız var.Eğer test çalışması yapmak için belirli bir malzeme kullanmak istiyorsanız, malzemenin maliyetini ödemeniz gerekir.
S11.Ödeme süresi nedir?
A:T/T %30 ön ödeme, bakiye teslimattan önce ödenir.Ayrıca West Union veya L / C ile ödemeyi kabul ediyoruz.
S12. Fabrika ziyaretini kabul ediyor musunuz?
A: Ziyaretinize sıcak bir şekilde hoş geldiniz.
S13. Baskı alanında kaç yıldır çalışıyorsunuz?
A: 2008'den beri Şangay şirketi, fabrika 25 yıldan fazla.
S14. Kaç müşteriniz var?
A: Makinelerimizi yaklaşık 60 ülkeye sattık.Güney Afrika, Fas ve İtalya'da ajanlarımız var.

İletişim bilgileri
Ms Caren

Telefon numarası : +8613818020601

Naber : +8613816748090
