PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine

Temel bilgi
Place of Origin: China
Marka adı: PRINTYOUNG
Sertifika: CE
Model Number: PRY-D1224
Minimum Order Quantity: 1 Set
Fiyat: US 120000 Set
Packaging Details: Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time: 90 days
Payment Terms: L/C, T/T
Supply Ability: 30 Set/Sets per Month
Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

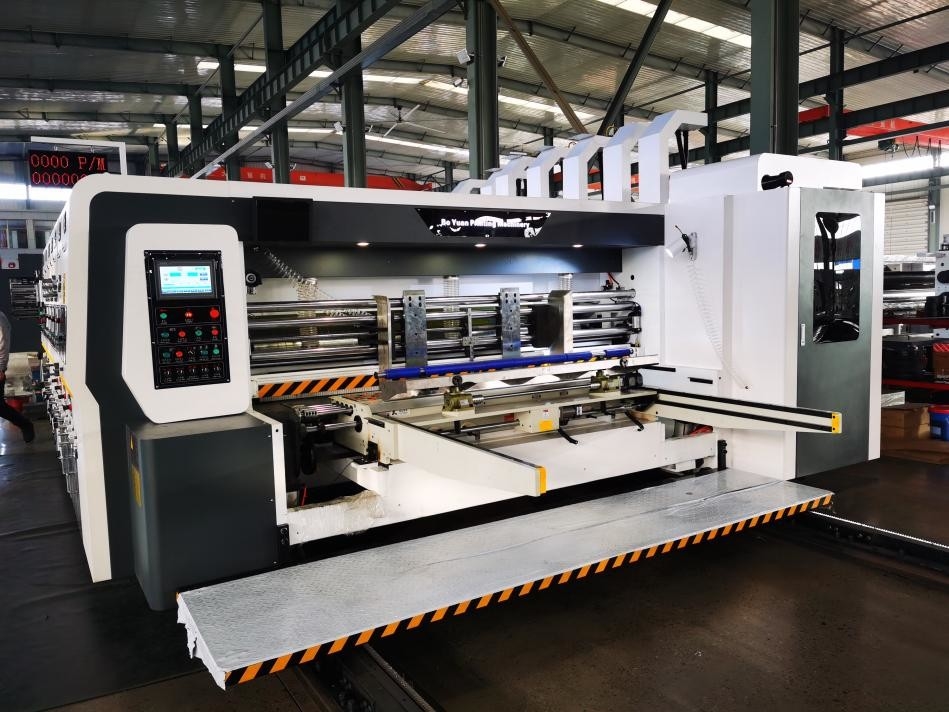

PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 0
PRY-D1224 Flexo Baskı Slotting Die Cutting Makine

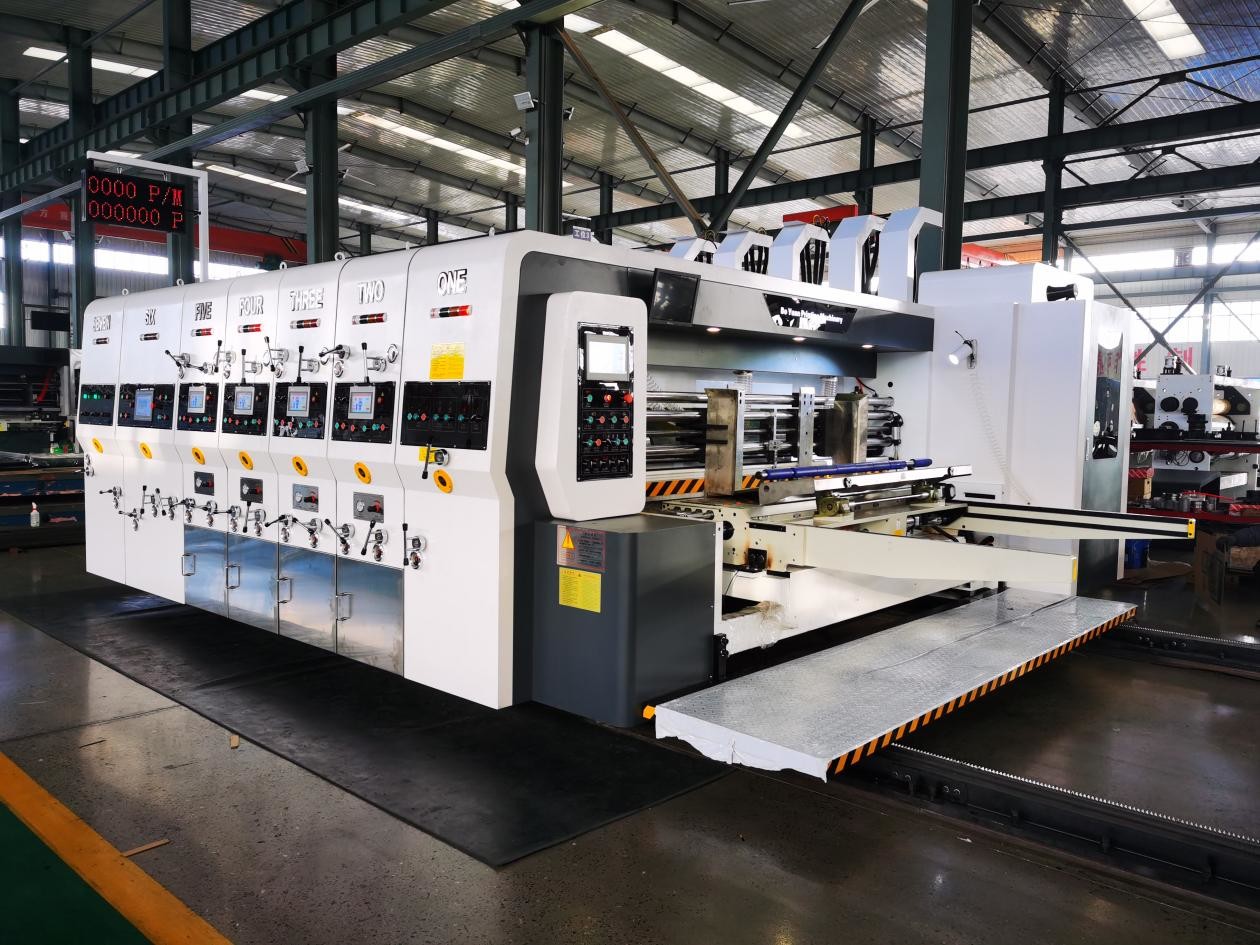

PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 1
Teknik parametreler
PRY-D1224 Flexo Baskı Slotting Die Cutting Makine
Model
PRY-D1224
İç genişliği
2400 mm
Tasarım Hızı
230 adet/dakika
Çalışma Hızı
120 ~ 180 pcs/min
Maksimum besleme boyutu
1200 * 2100 mm
En fazla baskı boyutu
1200 * 1900 mm
Min besleme boyutu
400 * 700 mm
Kağıt karton kalınlığı
2 ~ 11 mm
Tam bir toplama
≤ ± 0,5 mm
Kesim Kesimleri
≤ ± 1,5 mm
Yapılandırma

I. Besleme birimi

Makinenin Ayrılması ve Birleştirilmesi
Makinenin ve platformun ayrılması ve birleştirilmesi, işçilerin güvenliğini sağlamak için çalışma sırasında aralıksız çalan alarm ile eklenen elektrikli kontrolden geçirilir.
Hata işleminden kaynaklanan makine hasarının önlenmesi için sürtünme debriyajı olan vites aksı;
Pnömatik koordineli kontrol sistemi;Ana motor tahrikleri koruyucu sistemi.
Önde gelen besleme sistemi
Hava akışı beslenmeye yardımcı olur.
Havanın hacmi, pürüzsüz beslemeyi sağlamak için bükme kağıdının farklı koşullarına göre ayarlanabilir; (havanın hacmini kontrol etmek için valf)
Yan baffle ve arka baffle kutusunun pozisyonları, ön baffle aralığının elle ayarlanması ile elektrikli (sayısal) kontrol ile ayarlanır.Pnömatik flaşlama aygıtı yan baffles biri monte edilir;
Besleme sayıcısı, kağıt miktarını ayarlamak ve göstermek.
Toz temizleme tesisi
Üst hava çekimi toz emici, baskı kalitesini artırmak için baskı yüzeyindeki kirlilikleri büyük ölçüde temizlemek için egzoz girişinde fırça ile donatılmıştır.
Besleme Roleri
Üst besleme silindirinin çapı 86 mm'dir ve üç besleme halkaları vardır.
Aşağı besleme silindirinin çapı 155 mm, dikişsiz çelik boru kromlanmış ve öğütülmüş yüzeydir.
Besleme rulo aralığı manuel kontrol ile ayarlanır.
Otomatik sıfırlama sistemi
Besleme, baskı ve yuvarlama üniteleri arasında otomatik sıfırlama;
Ortalama olarak, karton otomatik sıfırlama cihazı kullanır.İki kez baskı denemesinden sonra,kağıt atıklarını azaltmak için doğru konuma ayarlanabilir.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 2PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 3

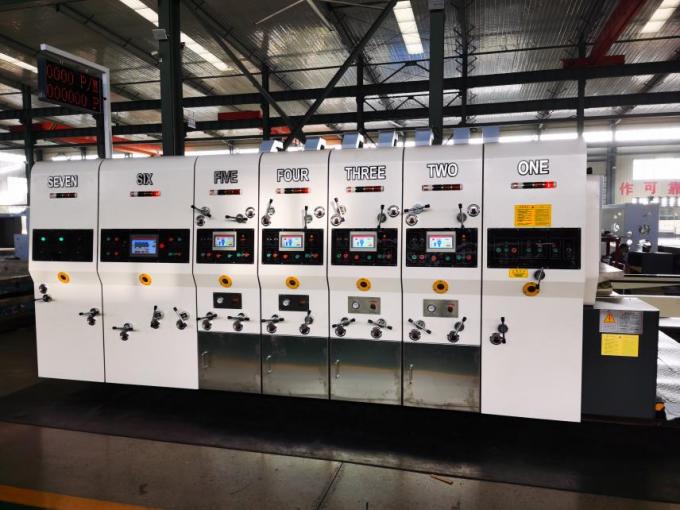

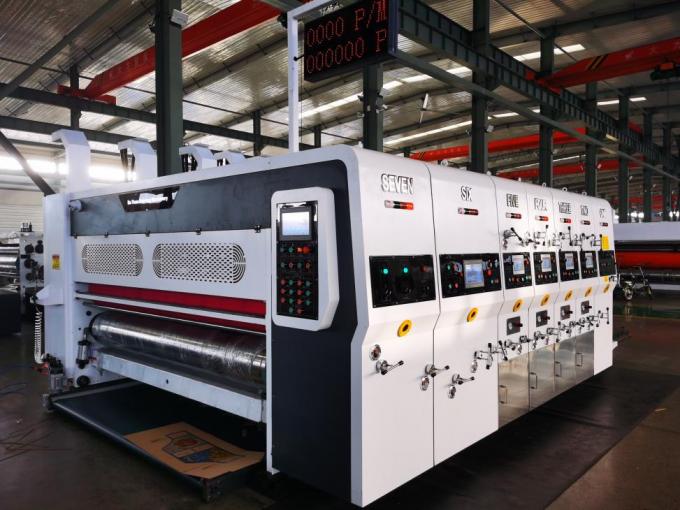

II.Yazdırma Birimi (4 Bölüm)

Yazdırma ruloları
Dış çapı ¢400mm;
Çelik boru sert krom ile kaplanmış ve öğütülmüş yüzeydir.
Sürüş istikrarını gerçekleştirmek için denge düzeltmesi ile işlenmiştir.
Çatlak tekerlekler sabit plaka aksı;
Tam bir tahta ve asılı tahta oluk;
Yükleme ve boşaltma baskı şablonu,ayak düğmesi ile elektrikli kontrol CW/CCW yuvarlama;
Yatay hareket, 10 mm elektrikli sayısal ayarlama ile kontrol edilir.
Yazdırma Baskı Roleri
Dış çapı ¢188mm,sert krom ile kaplanmış çelik borudan ve öğütülmüş yüzeyden yapılmıştır.
Sürüş istikrarını gerçekleştirmek için denge düzeltmesi ile işlenmiştir.
El kontrolü ile ayarlanan yazıcı rulo ve basınç rulo arasındaki aralık.
Besleme Roleri
Üst rulo:dış çapı ¢86mm olan ve üç besleme halkalarıyla donatılmış kalın çelik boru;
Alt rulo:156 mm dış çaplı kalın çelik boru,sert krom ile kaplanmış ve öğütülmüş yüzey;
Besleme rulo aralığı manuel (veya elektrikli) kontrol ile ayarlanır.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 4

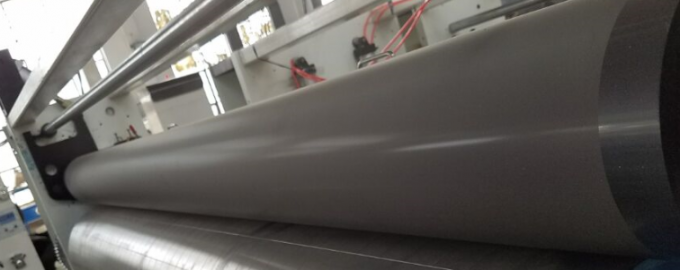

Seramik Anilox Roller (4 Grup)
Yüksek kaliteli kalın duvarlı dikişsiz çelik boru yüzeyi seramik öğütme ile kaplanmış,anilox lazer gravürü;
Denge düzeltmesi ile işlenmiş, istikrarlı ve sorunsuz çalışır;
Baskı seramik rulo ağı türü altı açık açılı tip,yapıştırmak kolay değil,bakım yapmak kolaydır.Seramik rulo örgü hatı 650-700;
Çelik silindirden daha fazla seramik silindir baskı, zarif, aşınmaya dayanıklı, uzun hizmet ömrü;
Karton besleme sistemi için hava basıncı tipi otomatik kaldırma aygıtı;
Kilin türünün yuvası, çember, mürekkep, mürekkep yıkama çok kullanışlı.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 5

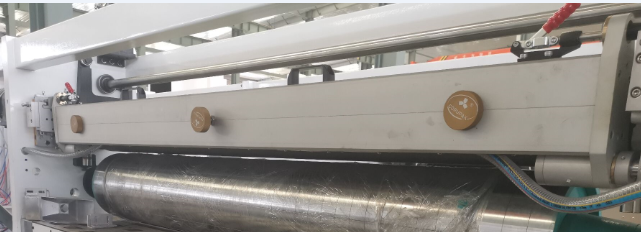

Kapalı Doktor Blade Otomatik Mürekkep Sistemi (4 Grup)
Pnömatik pompa gücünün kullanılması, doktor bıçağı boşluğunda hızlı iyileşme elde etmek için, daha verimli temizlik;
Eşsiz doktor bıçağı montajı,değiştirme bıçağı uygun,tam konumlandırma,en iyi bıçağı mürekkep etkisini korumak için;
Pnömatik konumlandırma, doktor bıçağı otomatik olarak telafi ediliyor.
Polimer, bıçak değişimi, müşteri seçimi;
Mekanik sıkıştırma tipi bıçağın konumlandırılması, sökülmesi ve değiştirilmesi daha uygundur;
Çift bloklu mürekkebin kullanımı, mürekkebin sızmaması için mümkün olur, mürekkep sorunlarının sızmasından uzak.
Faz Düzenleme Yapısı
Gezegen takım yapısı;
Yazdırma aşaması PLC, dokunmatik ekran kontrolü ve 360° elektrikli sayısal inverter ayarlamasını benimser; ((çalışmak ve durmak ayarlanabilir)
Yazdırma töreni sırasında baskı şablonunu yıkadıktan sonra otomatik olarak yeniden konumlandırma.
Su Mürekkebi Dolaşımı
Pnömatik diyafram pompası istikrarlı mürekkep kaynakları ve basit işletim ve bakım sağlar;
Yağ filtre ekranı kirlilikleri filtreleyebilir.
Baskı aşamasının sabitlenmesi
Silindir fren yapısı;
Makineyi ayırma ve birleştirme veya ayarlama aşamasında, fren yapısı, vites pozisyonunu değişmeden tutmak için makinenin çalışmasını kısıtlar.

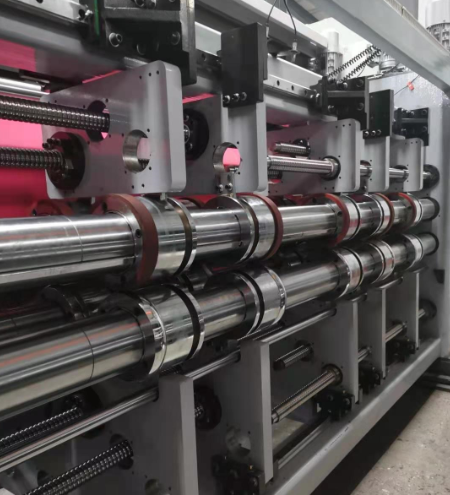

III.Slotting Birimi

Dökme cihazı
Sert kromlu ve sabit hareketli öğütme yüzeyi ile kaplanmış yontma;
Istikrarlı çalışmayı gerçekleştirmek için denge düzeltmesi ile işlenmiştir;
Düzeltme aralığı 0-12 mm arasında ayarlanabilir bir aralıkta manuel (PLC) ayarlama ile çalıştırılır.
Yatay Düzenleme Yapısı
Aşı çapı katı krom ile kaplanmış ve sabit hareketle öğütülmüş yüzey;
Açı genişliği 14 mm'ye ulaşır.
Sıcak işlemden sonra dişli şeklinde öğütülen alaşımlı çelik yuva bıçağı mükemmel sertlik ve dayanıklılığa sahiptir.
Akıcı kenarlı ısı işleminden sonra alaşımlı çelik çift bıçaklı kesim bıçağı yüksek hassasiyet sağlayabilir;
Yay şeklinde kesme bıçağı karton yuvasını temiz ve güzel yapar;
Kıçlık bıçağı tutucu ve kıvrımlı rulo yatay hareket pozisyonu PLC kontrolü altındadır.
8 Yatay hareketin hassasiyetini sağlamak için vida çubuk yapısı.
Çakma Faz Düzenleme Yapısı
Gezegen takım yapısı;
Slotting aşaması PLC, dokunmatik ekran kontrolü ve 360° elektrikli sayısal ayarlamayı benimsiyor; ((çalışmak ve durmak ayarlanabilir)
İşletim kontrol anahtarı
Kontrol paneli 10 inçlik dokunmatik ekranla donatılmıştır.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 6PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 7

IV.Matrix Kesme Birimi (Slotter Bağlı Seçilebilir)

Ölçü kesici rulo
Çelik kalıplama malzemesinden yapılmış ve katı krom ile kaplanmış ve öğütülmüş yüzey;
Sürüş istikrarını arttırmak için denge düzeltmesi ile işlenmiş;
Ölçekli kesicide sabit vida aralığı 100 mm'dir.
Uygun bir ölçekli kesicinin yüksekliği 25.4 mm'dir.
Yastık rulo
Çelik kalıplama malzemesi sert krom ve öğütülmüş yüzey ile kaplanmıştır.
Denge düzeltmesi sürüş istikrarını arttırır.
Aralıkta ölçek kesicisi rulo ile elle ayarlama;
Yastığın kalınlığı 9 mm, genişliği 250 mm'ye ulaşır.
40 mm yatay hareket mesafesine sahip mekanik hareketli bir tesis.
Faz Düzenleme Yapısı
Gezegen takım yapısı;
Die kesme aşaması PLC tarafından kontrol edilir, dokunmatik ekran kontrolü ve 360° elektrikli sayısal ayarlama; (çalış ve durma ayarlanabilir)
Aralık Düzenleme
Besleme aralığı manuel kontrol ile ayarlanır.
Yastık yuvası ve matör kesme yuvası arasındaki aralık elektrikli kontrol ile ayarlanır.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 8
Maksimal besleyici boyutu
2500 mm
Ana motor gücü
3.0 kw
Bağlı Motor Gücü
1.5 kw
Ağırlık
3 ~ 4 T
Dış Boyutlar
6500 * 3000 * 3200 mm

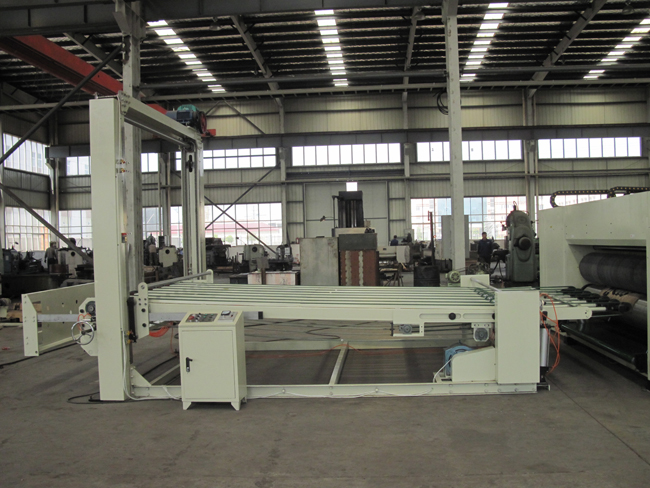

V.Stacker Makine

Yaprak yatırma kolu
El veya otomatik çalıştırma seçeneği;
Tablo yatırma kolunun aktarım kemerinin bağımsız gerilim ayarlaması kemerlerin eşit uzunluğuyla sınırlı değildir.
Makinenin kaldırılması
Onlar, kuvvetli zincirlerle sürülürler.
Yığınların yüksekliği 1600 mm'dir.
Frenle eklenen makine kaldırma şanzıman motoru, makine yatağının sabit konumunu kaydırmadan gerçekleştirir.
Makinenin kaldırılmasını kontrol etmek ve işçiyi güvence altına almak için güvenlik tesisi eklenmiştir.
Çürük yüzeyli tırmanma kemeri kartonun kaymasını önler.
Yaprak Eğme
Pnömatik levha yatırma baffle, yığılmış karton önceden ayarlanmış yüksekliğe ulaştığında otomatik olarak kartonu almak ve desteklemek için uzanır;
※Back baffle pozisyonu manuel kontrol ile ayarlanır.
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 9
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 10
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 11
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 12
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 13
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 14
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 15
PRY-D1224 Yüksek Hızlı Tam Otomatik 4 Renkli Flexo Baskı Slotting Die Cutting Stacking Machine 16
S1.Bir üretici veya ticaret şirketi misiniz?
Cevap: Şangay ofisimiz esas olarak ihracat yapıyor.Zhejiang eyaletinin Wenzhou şehrinde kendi fabrikamız var.
S2.Makine garantisi nedir?
A: Bir yıl. Garantiden sonra, hala alıcıya düşük maliyetle teknik destek veriyoruz.
S3. Sipariş verirken üretim süresi nedir?
A: Normalde yaklaşık 10-20 gün.
S4. Teslimat süresi nedir?
A: Depozito sonrası 15-30 gün.
S5. Şirketiniz müşteriler için nakliyeyi halledebilir mi?
A: Evet, sadece bize varış limanı veya konteyner sahasını söyleyin.
S6. Paket güçlü mü?
A:Evet.Uzun mesafeli yol taşımacılığı ve çeşitli hava koşulları için uygun nem ve şok geçirmez ambalajı benimsiyor.Tam bir bakım ve işletme kılavuzu seti de dahil edilmiştir.
S7. Makine montajı ve eğitimi nasıl?
A: (1) Fabrikamızda ücretsiz eğitim veriyoruz;2) Kurulum ve eğitim için fabrikaya teknisyen (mühendis) gönderebiliriz.Uçak yolculuğu ve konaklama ücretini ödeyeceksiniz. Ayrıca her teknisyenin günlük ücretleri 100 USD'dir.
S8. Stokta makineleriniz var mı?
A: Standart model için, stokta büyük bir miktarımız var.Özel model için, sizin için üretmek için 20-30 güne ihtiyacımız var.
S9. Makinelerin kalitesini nasıl garanti edebilirsiniz?
A: Her makine kaliteyi sağlamak için teslimattan en az 24 saat önce test edilecektir.Ve garanti süresince, makinenin herhangi bir sorunu olursa yedek parçaları bedavaya vereceğiz.
S10. Paketlemeden önce makineleri denetliyor veya çalıştırıyor musunuz?
A: Tabii ki yapıyoruz. Paketlemeden önce makineyi düzeltmek için QC departmanımız var.Eğer test çalışması yapmak için belirli bir malzeme kullanmak istiyorsanız, malzemenin maliyetini ödemeniz gerekir.
S11.Ödeme süresi nedir?
A:T/T %30 ön ödeme, bakiye teslimattan önce ödenir.Ayrıca West Union veya L / C ile ödemeyi kabul ediyoruz.
S12. Fabrika ziyaretini kabul ediyor musunuz?
A: Ziyaretinize sıcak bir şekilde hoş geldiniz.
S13. Baskı alanında kaç yıldır çalışıyorsunuz?
A: 2008'den beri Şangay şirketi, fabrika 25 yıldan fazla.
S14. Kaç müşteriniz var?
A: Makinelerimizi yaklaşık 60 ülkeye sattık.Güney Afrika, Fas ve İtalya'da ajanlarımız var.
