FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi

Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: FQ-320C 370C 480C
Min sipariş miktarı: 1 set
Fiyat: US 16000 ~ 19000 Set
Ambalaj bilgileri: Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi: 45 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 30 Set/Set
Model: FQ-320C, FQ-370C, FQ-480C Dilme Hızı: 200 m/dak
Maks. Web Genişliği: 320mm, 370mm, 480mm Maks. çözme çapı: 700 mm
Maks. geri sarma çapı: 600 mm Boyutları: 2100 * 1250,1300,1400 * 1300 mm
ana motor: 4 kilovat Voltaj: 380V, 3faz
dak. Kesme genişliği: 10 mm Makina ağırlığı: Yaklaşık 2500kgs

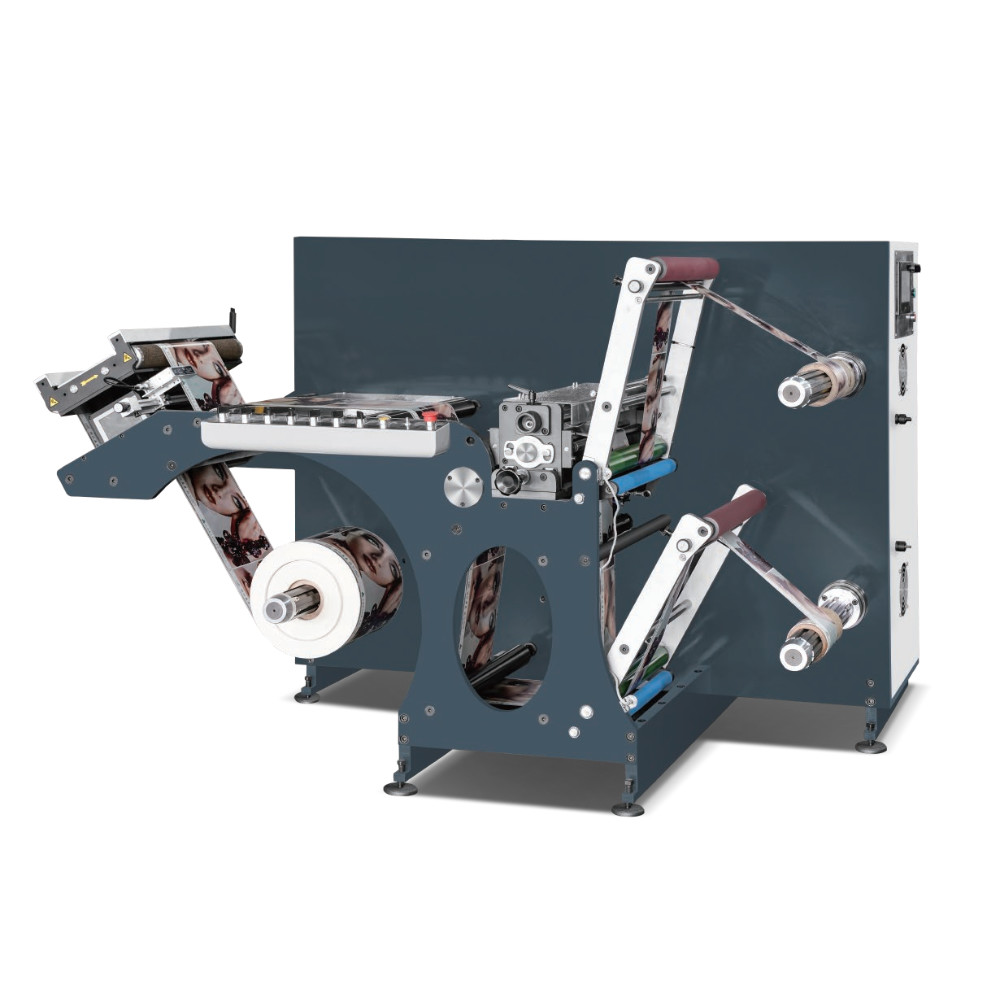

FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 0

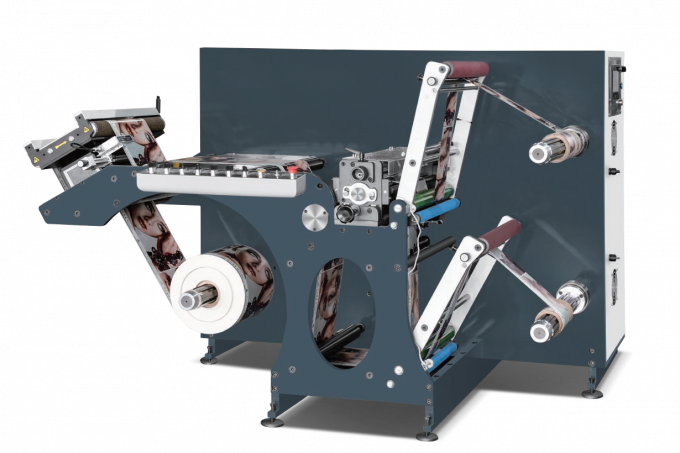

FQ-320C Yüksek Hızlı Dilimleme Makinesi
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 1FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 2
Özellikler
FQ-320C otomatik dilimleme makinesi, otomatik kalıp kesme makinesinin yardımcı ürünüdür. Bu makine, dar kağıt parçalarını dilimlemek için uygundur. Sayaç ve numara sayacına sahiptir. Açma işlemi web kılavuzu ile kontrol edilir, tüm makinenin yapısı kompakttır, hızlıdır, yüksek verimliliğe sahiptir, basitçe çalışır ve istikrarlı bir şekilde çalışır.
Teknik Parametreler
FQ-C Yüksek Hızlı Dilimleme Makinesi
Model
FQ-320C
FQ-370C FQ-480C
Dilimleme Hızı
200 m/dak
Maks. Web Genişliği
320 mm
370 mm 480 mm
Maks. Açma Çapı
700 mm
Maks. Sarma Çapı
600 mm
Boyutlar
2100 * 1250 * 1300 mm
2100 * 1300 * 1300 mm 2100 * 1400 * 1300 mm
Ana Motor
4 kw
Gerilim
380V, 3 faz
Min. Kesme Genişliği
10 mm
Makine Ağırlığı
yaklaşık 2500 kg

 Yapılandırma

1.  1 adet 3’’ açma mili, otomatik şişirme hava mili ile.
2.  2 adet 3’’ sarma mili, otomatik şişirme hava mili ile.
3.  Sayaç/numara sayacı ile.
4.  ÇİN web kılavuzu ile.
5.  10 adet dilimleme bıçağı ile.
6.  Makinede, kesilmiş kenarları üflemek için bir fan bulunmaktadır.

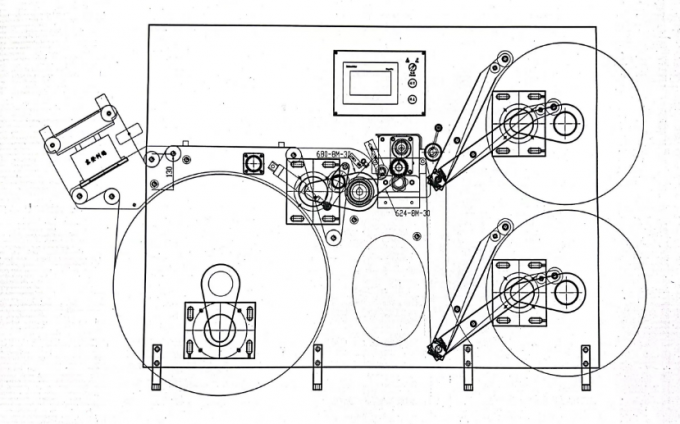

7.  Sarmada çizimde olduğu gibi basınç silindiri ile.
8.  Makine 25 mm hava mili ile.
9.  Makine, açma için bir, nip silindiri için bir ve sarma için iki (yukarı ve aşağı) olmak üzere 4 servo motor ile birlikte gelir.
10. Açmadan sonra platform ile.
OK4000/8000 Denetim Sistemi (opsiyonel)
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 3

Sistem Özellikleri (Tam Kapsam)

%100 tam çerçeve gözlem: önyükleme ayarlarını ve tüm üretim sürecini kapsar;
HD görüntü kalitesi: Yüksek çözünürlüklü kameraya dayanmaktadır;
Görüntü sabitleme: Gerçek zamanlı görüntüler yardımıyla, görüntüler otomatik olarak senkronize edilir ve şeffaf etiketlerle otomatik algılamanın yavaşlamasından etkilenmez;
Operatörlerin sağlığına zarar vermez ve yorgunluğu azaltır: Stroboskopik ışıklar yerine LED ışık kaynaklarının kullanılması, ışık daha yumuşak ve daha homojendir;
Hızlı ve kolay görev ayarı;
Güvenilir ve istikrarlı çalışma.

Sistem Yapılandırması

Baskı denetimi için OK4000 hat tarama kamerası;
Endüstriyel bilgisayar, daha hızlı olan 64 bit sekiz çekirdekli bir işlemci kullanır;
Yüksek çözünürlüklü, bozulmayan lens kullanma;
Entegre ışık kaynağı tasarımı benimseyin, kurulumu kolay;
İthal yüksek hızlı çift kanallı toplama kartı.

Görsel Denetim Sistemi

Tam çerçeve gözlemden, standart eksikliği tespiti + atık deşarjı tespitine, yüksek hassasiyetli tam çerçeve tespitine + iş akışı sistemine kadar %100 kusur denetim sistemi sunulmaktadır. Modüler tasarım yardımıyla, müşteriler isteğe bağlı modüller aracılığıyla tüm gereksinimlerini bir dizi sistem üzerinde gerçekleştirebilirler. Sistem, şeffaf etiket ile destek kağıdı arasındaki kontrastı iyileştirmek için özel bir kontur ışık kaynağı kullanır. Destek kağıdı şeffaf veya şeffaf olmasa bile veya hatta beyaz olsa bile, sistem tespiti tamamlayabilir. Standart eksikliği ve kirli atık için neredeyse tüm şeffaf etiketlerin tespitini gerçekleştirebilir. Boş etiketler için sistemin mutlak bir avantajı vardır. Sistem, sıradan ışık kaynağı ve kontur ışık kaynağı arasında serbestçe geçiş yapabilir.
Görüntü toplama hızı: Saniyede 30 kare, tam çerçevenin gerçek zamanlı tespiti.
Maksimum denetim hızı: 150m/dak-500m/dak (sistem modeline göre seçin).
Maksimum denetim genişliği: 180mm-1100mm (sistem modeline göre seçin).

Tam Set OK4000-4K/8k Aşağıdaki Parçaları İçerir

1.  Hat tarama kamerası--OK 8000 (4/8K çözünürlük)
2.  Yakalama kartı--OR-X4C0-XPD00
3.  Lens (bağlantı halkası, adaptör halkası vb. dahil)--Apo-Componon 2.8/40
4.  Kamera veri kablosu--MVC-1-1-7M
5.  Kubbe ışık kaynağı
6.  Işık kaynağı adaptörü (veri kablosu, güç kablosu dahil)
7.  Kodlayıcı--R58S10-9C10M5-24L-5000
8.  Fiş şeridi (220V)
9.  Düğme (metal)
10. Ekran (kablolar dahil--243V5QSB)
11. Klavye (K120 USB)
12. Fare (M170 kablolu)
13. Güç kabloları
14. Güç Anahtarı--NES-100-24
15. Uyarı ışığı (24V)
16. Kontrol Kutusu--TF-A610H-B250MD3V-8700K-16G+128G
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 4
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 5
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 6
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 7
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 8
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 9
FQ-320C 370C 480C Yüksek Hızlı Dar Kağıt Dilme Makinesi 10
