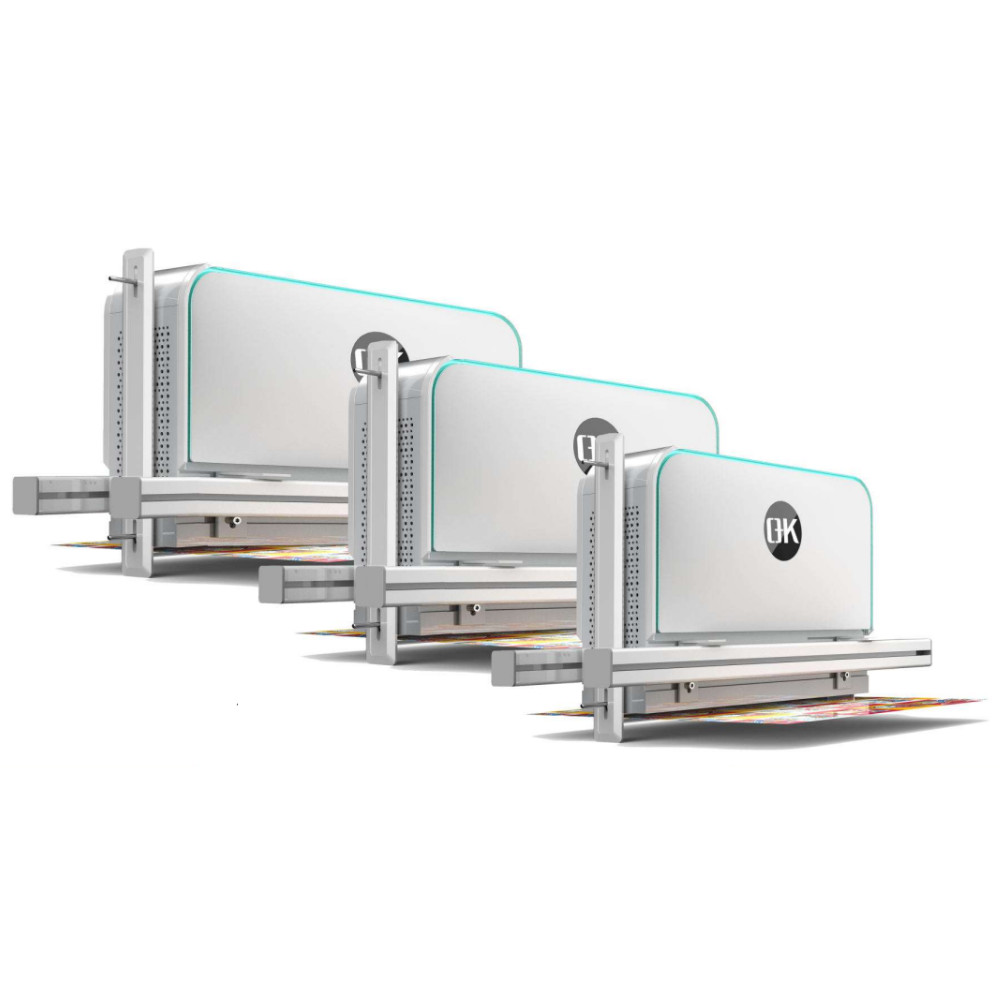

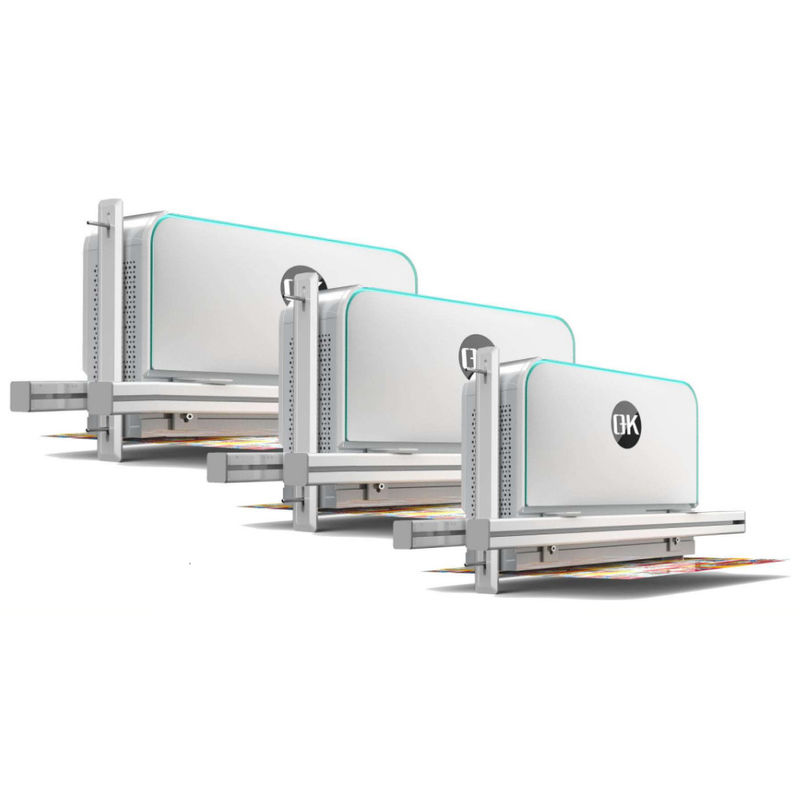

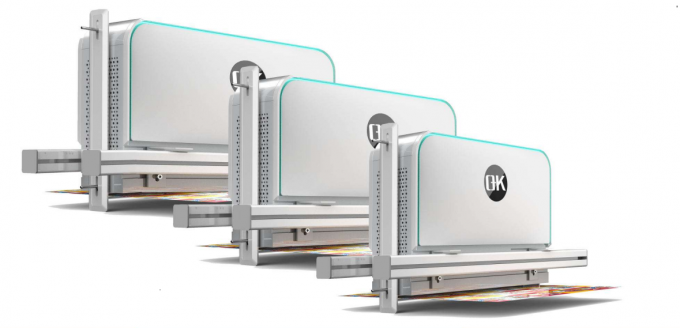

OK-4000 Görsel Çevrimiçi Denetim Sistemi

Özellikleri

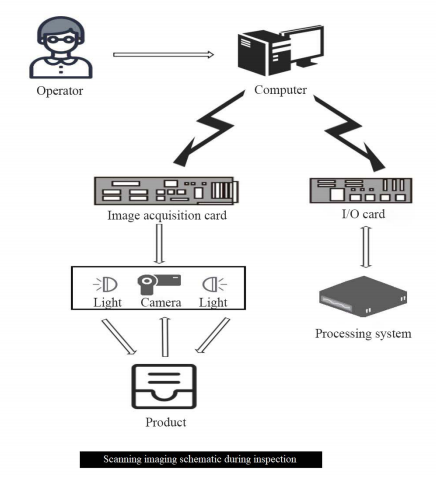

Görsel çevrimiçi denetim sistemi, baskı yüzeyi kusurları için yüksek hızlı bir kalite denetim sistemidir. Ürünlerin% 100 denetimini elde etmek için makine görme teknolojisine dayanmaktadır.İlke, ürünün basılı yüzeyinin görüntüsünü elde etmek için denetlenen nesneyi taramak için yüksek hızlı bir çizgi tarama kamerası kullanmaktır.Bir yandan, görüntü alma kartı tarafından iki boyutlu renk verilerine dönüştürülür ve gerçek zamanlı işlem için endüstriyel bilgisayara gönderilir.Görüntü, operatörün referansı için insan makine arabiriminde doğrudan görüntülenir.Öte yandan,işlemci toplanan görüntüyü tanımlamak ve analiz etmek için kullanılır ve daha sonra kalite denetimi personelinin işleme alması için sonucu kontrol sistemine yükler.

%100 hata denetim sistemi,tam çerçeve gözleminden,standart algılama eksikliğine + atık akışının tespit edilmesine,yüksek hassasiyetli tam çerçeve algılama + iş akışı sistemine.Modüler tasarım yardımıylaMüşteriler, bir dizi sistemde tüm gereksinimlerini isteğe bağlı modüller aracılığıyla gerçekleştirebilirler.Sistem, şeffaf etiket ve destek kağıdı arasındaki kontrastı artırmak için özel bir kontur ışık kaynağı kullanır.Yapı kağıdı şeffaf olsun, şeffaf olmasın, hatta beyaz olsun, sistem algıyı tamamlayabilir.Standart ve kirli atık eksikliği için neredeyse tüm şeffaf etiketlerin tespit fark edebilirsiniz.Boş etiketler için,sistemin mutlak bir avantajı vardır.Sistem sıradan ışık kaynağı ve kontur ışık kaynağı arasında serbestçe geçiş yapabilir.
Görüntü alma hızı: saniyede 30 kare, gerçek zamanlı tam kare algısı.
En yüksek kontrol hızı:150m/min-500m/min (sistem modeline göre seçilir).
En fazla kontrol genişliği:180mm-1100mm (sistem modeline göre seçilir).

%100 tam çerçeve izleme: Çanta ayarlarını ve tüm üretim sürecini kapsar;
HD görüntü kalitesi: Yüksek çözünürlüklü kameraya dayalı;
Resim stabilizasyonu:Gerçek zamanlı görüntülerin yardımıyla,resimler otomatik olarak senkronize edilir ve şeffaf etiketlerle otomatik algının yavaşlamasından etkilenmez;
Operatörlerin sağlığına zarar vermez ve yorgunluğu azaltır: Stroboskop ışıkları yerine LED ışık kaynaklarının kullanılması,ışık daha yumuşak ve daha düzenlidir;
Hızlı ve kolay görev ayarlama;
Güvenilir ve istikrarlı bir operasyon.

Teknik parametreler

OK-4000 Görsel Çevrimiçi Denetim Sistemi
Yatay çözünürlük	0.15 mm
Dikey çözünürlük	0.15 mm
Bulma Genişliği	10 mm ~ 1500 mm
En yüksek hız	450 m/min
Nokta Hata Bulma Doğruluğu	Defekt alanı > 0,2 mm^2
Çizgi tespit doğruluğu	Hata alanı > 0,1 * 5 mm
Kayıt tespit doğruluğu	Yatay > 0.15 mm, Dikey > 0.25 mm

Not: Dikey algılama çözünürlüğü maksimum algılama hızına bağlıdır ve asgari dikey çözünürlük 0.05mm'e ulaşabilir.450/min'lik tasarım maksimum hızı, 0 çözünürlükte elde edilebilecek maksimum hızı ifade eder..15mm.

Yapılandırma

Ürün	Tasarım
Denetim Yazılımı	Görsel Çevrimiçi Denetim Sistemi
Temel donanım	• Yüksek hızlı / çözünürlüklü CMOS kamera •Hızlı görüntü alma kartı • Yüksek çözünürlüklü kodlayıcı • Yüksek çözünürlüklü lens •LED parlak ışık kaynağı (güç kaynağıyla) •Hızlı endüstriyel bilgisayarlar (CPU, bellek,in-board donanım, ekran, klavye ve fare dahil)
Aksesuarlar	•Kontrol dolabı (gömülü hava anahtarı, anahtarlama güç kaynağı, SSR, Relay ve soğutma fanı vb.) •Alarm lambası ve zil •Kamera montaj koltuğu, koruyucu kapak ve soğutma fanı •Destek kablosu (kamera kablosu, güç kablosu) ve fiş / mühür

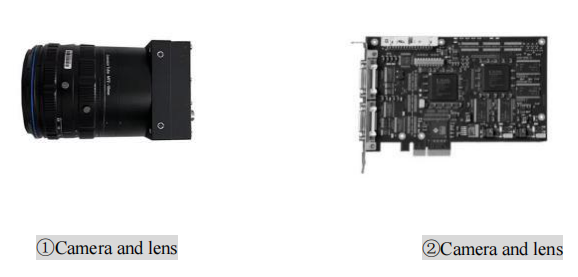

Tamamlı Set OK4000-4K/8K Aşağıdaki Parçaları İçerir

1.Line tarama kamerası-- OK 8000 ((4/8K çözünürlük)
2. Yakalama kartı--OR-X4C0-XPD00
3.Lens (bağlantı halkası, adaptör halkası vb.)--Apo-Componon 2.8/40
4Kamera veri kablosu MVC-1-1-7M.
5.Küpe ışık kaynağı
6Işık kaynağı adaptörü (veri kablosu, güç kablosu dahil)
7Kodlayıcı--R58S10-9C10M5-24L-5000
8.Plug bandı ((220V)
9Düğme (metal)
10Ekran (kablolar dahil) --243V5QSB
11Klavye (K120 USB)
12. Fare ((M170 tel)
13- Güç kabloları.
14. Güç anahtarı--NES-100-24
15Alarm ışığı ((24V)
16Kontrol Kutusu-TF-A610H-B250MD3V-8700K-16G+128G

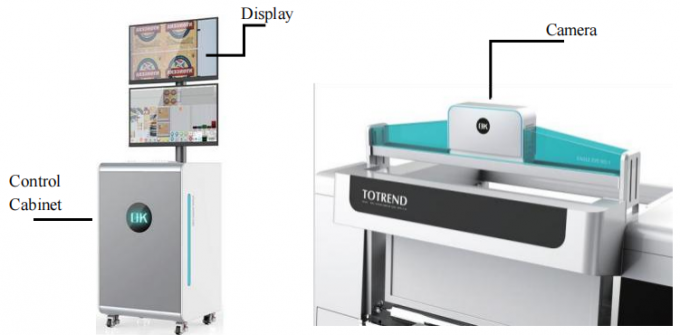

Baskı denetimi için OK4000 çizgi tarama kamerası
¢Endüstriyel bilgisayar daha hızlı olan 64 bitlik sekiz çekirdekli bir işlemci kullanır
Yüksek çözünürlüklü bozulmayan lens kullanmak
¢Entegre ışık kaynağı tasarımını benimseyin,eklemesi kolay
İthalatlı yüksek hızlı çift kanallı satın alma kartı

Görsel Çevrimiçi Denetim Sisteminin Avantajları

1-El kalite kontrolü yerine,üretim verimliliğini büyük ölçüde artırmak;
2.Tespit sistemi, baskı hızını ve tespit doğruluğunu iyileştiren güçlü işleme yeteneğine sahiptir;
3.Gıda ambalajı, ilaç paketleri, duvar kağıdı,sigara etiketleri,alüminyum folyo ve diğer alanlarda yaygın olarak uygulanabilir;
4.Bıçak telinin, baskı üzerine baskı yapmanın, çürüklerin, yabancı maddelerin, deliklerin, mürekkep sürüklenmesinin, lekelerin ve baskı yüzeyindeki kırışıklıkların gibi temel kusurlara dikkat edin;
5. Kullanıcı dostu arayüzü ve zengin ürün fonksiyonları, kullanıcılar için kullanımı ve yönetimi kolay;
6Ürün kalitesini arttırarak,birimlerin üretim maliyetlerini azaltır.

Etiket:

Place of Origin:	China
Marka adı:	PRINTYOUNG
Sertifika:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Fiyat:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
