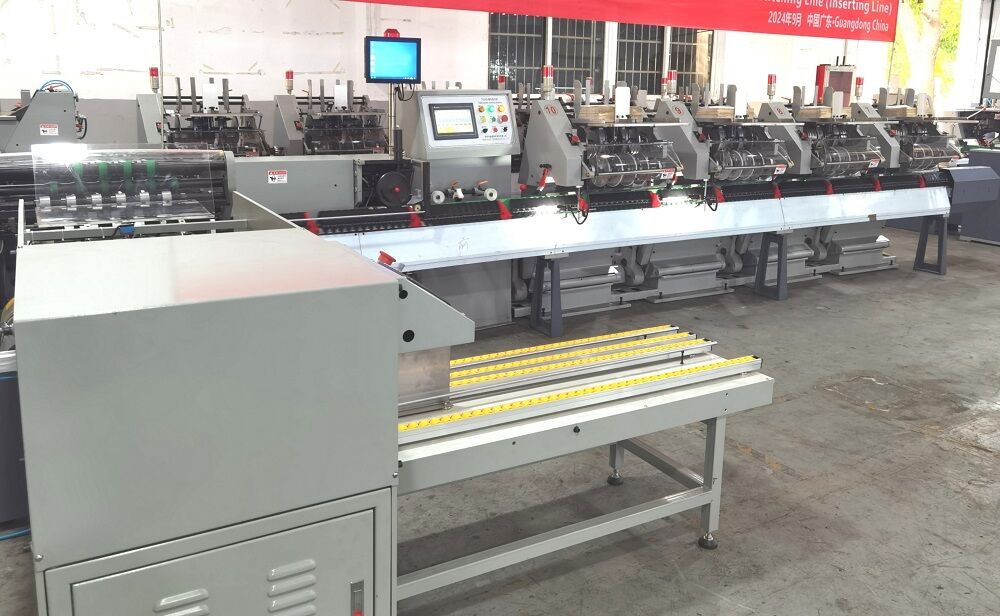

PRY-450Y Eyer Ekleme Makinesinin Üretim hattı

Temel bilgi
Menşe yeri: Çin
Marka adı: PRINTYOUNG
Sertifika: CE
Model numarası: PRY-450Y
Min sipariş miktarı: 1 set
Fiyat: USD 42000 Sets
Ambalaj bilgileri: Uzun mesafeli karayolu taşımacılığı ve çeşitli hava koşulları için uygun olan neme dayanıklı ve şok
Teslim süresi: 60 Gün
Ödeme koşulları: L/C, T/T
Yetenek temini: Ayda 10 Takım
Maksimum format: 450*320mm Minimum format: 148*105 mm
Bitmiş Ürünlerin Maksimum Kalınlığı: 8mm Güç kaynağı: 380V 50HZ
Genel güç: 12 KW Makinenin Maksimum Dönme Hızı: 10000 r/saat
Makinenin net ağırlığı: 4 bin Sınır Boyutu (4 Grup): 7200*3200*1500mm

PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 0
PRY-450Y Eyer Ekleme Makinesi
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 1
Özellikleri
PRY-450Y eyer takma makinesi, bir kitabı başka bir kitabın ortasına yerleştirerek, kapağı sayfaların işlevini gerçekleştirir.Kitap ve resim kitabının çalıştırılması için esas olarak uygundur.
Makine, elbise sayfası + binmiş bağlama bağlantısını gerçekleştirebilecek bağlama makinesi parçasıyla donatılmıştır ve ayrıca üç taraflı bir kitap kesme makinesiyle de donatılabilir, yani,At bağlama hattı., otomatik sayfa ayarlama, bağlama ve kesme işlevlerini gerçekleştirmek için.
Teknik parametreler
Maksimum Biçim
450 * 320 mm
Minimum Biçim
148 * 105 mm
Bitmiş ürünlerin maksimum kalınlığı
8 mm
Güç Kaynağı
380V 50Hz
Genel Güç
12 kw
Makinenin en yüksek dönme hızı
10000 r/h
Makinenin net ağırlığı
4 T
Sınır Boyutu (4 Grup)
7200 * 3200 * 1500 mm
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 2
1- Kolatör; - Hava pompası; - Elektrik kutusu;
4- Kitap atma makinesi; 5. Kitap yığıcı.
Yapılandırma

Toplama makinesi

11: 1 ve 1: 1 için üretim modunu seçme anahtarlarına sahiptir.2Ayrıca boşluk pozisyonu seçme düğmesi, ayarlanması için uygun.
2Güvenlik ve arıza sinyali lambaları, başlatma/durma düğmeleri ile donatılmıştır.
3Toplama makinesi, makinenin çalışmasının istikrarını artıran çift tutma yapısını benimser.
4.Kağıt besleme için birden fazla emme nozel kullanır ve düşen kitapçıkların istikrarını sağlar ve farklı özelliklerdeki kitapçıklar için uygundur.
5Bir kam, hava basıncını ve zamanı kontrol etmek için kullanılır.
6Toplama makinesinin tutma mekanizması iyileştirildi. Çukur cam torsyon yay açma tutma cihazı benimsendi, tutma mekanizmasını dayanıklı hale getirdi.Kullanıma dayanıklı sentetik kauçuk yastıklarıyla birlikte, kitapçıklar üzerindeki kavrayıcının taşıma gücü arttırılır.
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 3PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 4

Birleştirme Makinesi

1İş Prensibi
Birleştirme makinesinde, tabanın aktarım ocağı üç grup dönme ekseni hareket ettirir ve bir daire oluşturur.Ve üç grup eksen, belirli göreceli konum ilişkilerini koruyarak sürekli dönüyor..Tasarlama sırasında, 6 ± 1 mm kenarı olan katlanmış kağıt levhalarını platen üzerine koyun.İki emme başlığı 1 levhaları altından emip aşağı çekecek ve daha sonra,Yaprak aynı zamanda dönen kağıt ısırma tekerleğinde iki ısırma pençesi ile ısırılacak 3Bu noktada, emme başlıkları hemen emmeyi durdurmalıdır. Kağıt ısırma tekerleği ve daha sonra kağıt levhasını plattan çekecektir.Kağıt sayfası ayarlama koltuğuna aktarıldıktan sonra 4, ısırma pençesi 2 hemen bir dizi çimdikli yuvarlaklara dayanarak aktarılan kağıdı serbest bırakır.Kağıt sayfası önceden ayarlanmış portör 5 tarafından engellenecek ve bir süre kalacakDaha sonra, bir dizi kağıt-kağıt ayırma tekerleğinde bulunan çelik kağıt dişleri 6 kağıt kağıdını kağıt kağıdının uzun kenarına taşıyacak ve uzun kenarını ısırmaya başlayacak.Uzun kenar ve kısa kenar ayrılır..Kısım kenar, başka bir dizi kağıt-kağıt bölme tekerleğinin eksenine kağıt-kağıt bölme kanca 7 ile yakalanır. Daha sonra kağıt kağıt düşmeye başlar ve 8 ve 9 numaralı emme kafaları tarafından emilir.Kağıt sayfası yatay konuma döndüğünde belli bir ölçüde açılır, ve dişler 6 ve kanca 7 kağıt levhası ile ayrılacak.Süpürme kafaları kağıt levhasını sürekli olarak uzatacak ve iki emici kafa aynı anda emici durdurana kadar düşecek.Şu anda, kağıt parçası düşecek ve düşen kitap 14 için çubuğun üzerine düşecek.Kitap toplama zinciri kitap çubuğundaki kağıt sayfasını sırayla itecek ve tespit ve bağlama pozisyonlarına toplanan kitapları iletecek.
2. Çeşitli Parçaların Düzenlenmesi
Düzenleme yaparken,güvenli çalışmayı sağlamak için vites değiştirme düzeyi nötr bir konuma yerleştirilir.Düzeltme yaparken,imza olarak katlanmış kağıt sayfaları levha üzerine yerleştirilir;Kısa kenar üst tarafına yerleştirilir., ve kitabın sayfaları kitaplıklardan fazla olmamalıdır. Kitap biçimi ne kadar büyükse, koymak üzere olan kitapların sayfaları o kadar az olmalıdır.Kitap kağıdının arkası, kitaplık düzlemine sıkıca basmalıdır., kitapçık 5 ise kitap kağıdının diğer tarafına yaslanmalıdır ancak çok sıkı olmamalıdır. Kitap kağıdının her iki tarafı ile kitapçık 1 arasında 1-2 mm boşluk bırakılmalıdır.Kağıt ısırma tekerleği tarafından parçalanmış imzaların konumu kitapçığın etrafındadır 1.Kitap başlığı 1,2 ve kitap kağıdının arkasına dokunan düzlem dikey veya aşağı yönlü eğimli bir düzlemde döndürülebilir.Ama kağıt kenarının genişliğini kağıt ısırma tekerleğinde ısırma pençesi ile azaltır.
(1) Kitap kağıdıyla temas etmeleri için 3 ve 4 numaralı vidaları ayarlayın.Kitap kağıtlarının kolayca seçilebilmesini sağlamak için bir hava yastığı cihazı vardır.Büzme hacmi, kağıt boyutuna ve yerleştirilen kitap miktarına göre ayarlanabilir.Üfleyen ağız 2 imzaların arkasını gevşetir ve kağıt bölme dilinin hareketleriyle uyum sağlayabilir 1Böylece emme başı imzaları teker teker emiyor.
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 5PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 6
(2) Folio Boyutu Düzenleme
Blok ölçüsü 1 vidalarla sabitlenir ve pozisyonu kitap kağıdının kağıt boyutuna göre ayarlanır.Kitap uçlarının ayarlama koltuğundaki ölçek değeri kitap genişliğini temsil eder.Kağıdın uzun kenarları ve kısa kenarları varsa, dört çelik levha dişinin kağıdın uzun kenarlarını ve kısa kenarlarını birlikte ısırmasını sağlar.defterin arkası blok ölçüsüne dokunmalıdır..Blok ölçüsü 1'nin yüksekliği de toplama hızına bağlı olarak uygun şekilde ayarlanmalıdır.
Büyük formattaki kitap kağıtları birleştirildiğinde, kitapları basma pozisyonunu artırmak için basın kitap rafı 2'deki orta rulo ters olarak monte edilir.Bahçenin 4 ve 5 gerginliği konumlarını değiştirerek ayarlanabilirİşlem sırasında, ince levhalar için küçük bir yay gerilimi kabul edilirken, kalın levhalar için nispeten büyük bir yay gerilimi kabul edilir.
(3) Uzun ve kısa kenarları olmayan tek levha ayarlama
4. ve 5. yayların gerilimi asgari değere ayarlanır.ve 12 ve 13 kitap düşme tıkacı kurmak,ve kitap kağıtlarını sadece emmeyle bölün.Kitap kağıdı 12 ve 13 numaralı kapakları boyunca düşecek ve 13 numaralı kitap için çubuğa düşecek..
(4) İletişim Zincirinin Düzenlenmesi
Bir çalışma süresi geçtikten sonra,transmisyon zinciri uzanırsa, eksantrik tekerlek1 gerilim için ayarlanabilir.
Kağıt bölme aksının iki setindeki emme başlıkları yanlış yerleştirildiğinde ve ayarlanması gerektiğinde, öncelikle 2 veya 3 numaralı dişli gevşeyebilir.ve daha sonra aks, emme kafalarıyla hizalandırılmak üzere döndürülür., ve sonra dişli sabitleyin. Düzenleme durumunda, iki eksen kümesi ile yukarıdaki eksen kümesi arasındaki göreceli konum ilişkisine dikkat edilmelidir.
(5) Valf ayarlama
Havalandırma valf ayarının, toplama makinesinin çalışma istikrarını doğrudan etkilediğini belirtmek gerekir.
Hava pompası, emme tüpü 1 ve üfleme tüpü 2 üzerinden çeşitli kısımlara yönlendirilir.
Valf bloğu kapağının ayarlanması ile 3, emme başlığının 1 emme ve durma süresini kontrol edebilirsiniz.Valf bloğu kapağı 3 kitap kağıtları aynı anda iki ısırıcı pençeler tarafından ısırılana kadar ayarlanmalı ve emme derhal durdurulmalıdır.Aksi takdirde, emme başları kolayca hasar görür.
Valf bloğu kapağının ayarlanmasıyla, operatörün yakınında bulunan bir dizi kağıt bölme tekerlek çubuğundaki 9'un emme başının açılma ve kapanma süresini kontrol edebilirsiniz.Valf bloğunun kapağını ayarlayarak 5Diğer kağıt bölme tekerlek çubukları dizisinde, 8 numaralı emme başının açılma ve kapanma zamanı kontrol edilebilir.İki emme başının hareketleri aynı olmalıdır.Yani aynı anda emmeye başlamak ve emmeyi durdurmak.Bu şekilde, imzalar kitap çubuğuna düştüğünde, bir yöne doğru kaydırılmayacak ve aşağı doğru sürüklenmeye neden olacak.Bu kitap düşme için çubuğu güvenilir düşüş sağlamak için folio boyutuna bağlı olabilir.
Kitap yerleştirme plakasındaki hava yastığının hava üfleme miktarı uygun seviyede tutulmalıdır.Yerileştirilen kitap kağıtları çok olduğunda,hava üfleme miktarı artar.Tersine..
6 ve 8 numaralı hava boruları, hava akışını atmak için kurulmuştur. İnce kitap kağıtlarını birleştirirken, kitap kağıtlarının tam olarak düşen kitap için çubuğa düşmesi kolay değildir.Blowpipes yardımcı bir rol oynayabilirHava akışı, düşme sürecini hızlandırmak için açık defterin yüzeyine dik olmalıdır.
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 7PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 8
(6)Birleştirilmiş nakliye operasyonu
Birleştirme makinesi birimi kombinasyon taşımacılığı yaparken,Kontrol kolu ilk birinden motor bağlantı pozisyonuna birer birer, birleştirme sırasına uygun olarak taşımalıdır.Eldiven kapandıktan sonra, her bir ayırma makinesi düşen imzaları, dikişçinin hareketli kitap toplama zincirinin iki kırmızı kuyruk taşıyıcı levhasının tam orta pozisyonuna düşmesini sağlar.Kuyruk taşıyıcı plakaların hareketle,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
Bir toplama makinesinin kombinasyon taşıyıcılarına döndüğü ve imzaların bir kuyruk taşıyıcı levhasına veya kuyruk taşıyıcı levhasına çok yakın bir konuma düştüğü zaman,Birleştirmenin doğru olmamasına veya istikrarsızlığına neden olur.Bu sırada, toplama makinesinin sapı açılmalı ve uygun zamanda tekrar kapatılmalıdır.

Kitap Atma Makinesi

(1) Bulma cihazı
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
Dağıtılmış algılama cihazları fotoelektrik algılama ilkesini kullanır ve her bir toplama makinesine monte edilir.Işık bir kez gölgeleyecek.,ve elektrikli cihaz işlem sırasında belirli bir anda denetim yapacaktır. Eğer birleştirme makinesinde eksik imzalar oluşursa,Yansıtıcı fotoelektrik anahtar, algılama süresi içinde eksik olan bir imza sinyali çıkaracak.Bir bilgisayar tarafından imzalı algılama kontrolü sayesinde, makine başındaki imzalı değişken görüntü, hangi sınıflandırma makinesinin bazı imzalı olmadığını doğru bir şekilde yansıtır.Eğer imza eksikliği sürekli veya sıklıkla meydana gelirseİşleyiciler, normal olmayan çalışmanın nedenini tespit etmek ve zamanında düzeltmek için, toplama makinesini daha fazla kontrol ederler.
Genel kalınlık tespiti, dağıtılmış tespitin yetersizliğini telafi edebilir, yaniFotoelektrik algılama işleminden geçtikten sonra imzalar kitap toplama zincirindeki iletim sürecinde aşağı doğru sürüklendiğindeNormal bir kitap olarak kabul edilmemeleri için,kitapın ilgili gereksinimleri karşılayıp karşılamadığını doğrulamak için kitabın bağlanmasından önce genel bir kalınlık tespiti yapılmalıdır.
Algılama sırasında,bir çift üst ve alt rulo 1 ve 3 geçişte olan imzaları algılar.Bağlantı bloğu 4'e karşılık gelen salınım gerçekleşecek..Bu noktada, aşağıya doğru yayılmış oklu bir kitap algılama tekerleği, kitap algılama alt rulo 3 ile hizalandırılırsa,Rulo 8'in cam 7'nin boşluğunun ortasına ayarlanması gerekmektedir.Eğer bu kadar kısa bir süre içinde, 4 numaralı temas bloğu 5 numaralı iki temas bloğunun ortasına yerleştirilirse, 9 numaralı vida, 11 numaralı temas noktalarının birbirine bağlanması için ayarlanabilir.Bu da genel kalınlığın normal olduğu anlamına gelir..
Sayfa eksikliği, kitabın genel kalınlığının azalmasına veya artmasına yol açarsa, 14 numaralı temas bloğu 5 numaralı blokların ortasına yerleştirilemez.Yan tarafa doğru basıyor.Bu arada, salıncak seviyesi aşağıya doğru hareket edecek, bu da iki temas noktasının 11'ini koparacak ve genel kalınlığın yanlış olduğunu gösteren bir sinyal verilecektir.
Yukarıdaki iki tür sinyal, elektrikli cihazın arkasındaki eksik sayfa veya aşırı sayfa ile ilgili olarak dikişçinin manyetik denetleyicisinin manyetik valf eylemine neden olabilir.Eksik veya fazla sayfası olan bir kitabın yapıştırma pozisyonuna aktarılmasıBu arada,değişken kontrol aracılığıyla,bilgisayar kitap aktarım ünitesindeki manyetik valf hareketini kontrol edebilir ve kitabı bir hurda kovasına teslim edebilir.
(2) Makinenin iletme aygıtı
Birleştirme makinesi ünitesinin gücü, universal bağlantı aracılığıyla dikişle aktarılır.
Tam mekanizma frenine gelince,önce motor üzerinde dinamik fren yapılır,sonra elektromanyetik fren üzerinde devre dışı fren yapılır,son olarak,Değiştiricinin çıkış frekansını değiştirerekMakinenin sonsuz değişken hızları asinkron motoru kontrol edebilir.
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 9PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 10

Dikiş kullanımı ve ayarlamaları

Genellikle dikiş aşağıdaki sırayla ayarlanır.
(1) Yapıştırıcı başının bükme ayağının tabanını folio boyutuna göre ayarlayın.
İlk olarak, dikiş başını dikiş başının montaj plakasına orta çizgiye karşı simetrik olarak yerleştirin (kitapların yapıştırma mesafesine ilişkin eyer dikişlerinin gerekliliklerine bağlı olarak).Ve sonra torna 27'yi bağlayın.Dikiş başının orta bıçağıyla hizalandırıldıktan sonra bükme ayağı 20'yi sabitleyin ve aynı anda rehber plaka 28'i yerleştirin.
(2) Kitap Toplama Zinciri'ni Folio Boyutuna göre ayarlayın
Dikişle ilgili olarak,kitap toplama zinciri,satır dikişinin kitapların istenen pozisyonlarına dağıtılması için belirli bir doğru konumda kalmalıdır.Dikkatlendirme durumunda,BirincisiBağlama kitabı kitap toplama zincirine yerleştirilmelidir, kesme presini kuyruk taşıyıcı plaka karşısına koyun,ve kitap toplama zinciri ve başlık aynı zamanda ileri hareket etmek için makineyi elle çalıştırmakHızları aynı olduğunda, yani nispeten statik durumda olduklarında, manuel çalışmayı durdurun.Boşaltmak vida 1 ve el tekerleğini döndürmek 2 kitap kitap toplama zinciri üzerine yapılması için satır dikiş ile bağlamak için doğru yere aktarılırSonra da vida 1'i bağlayın, böylece çivi kitabın doğru konumuna sahip olur.
(3) Çatal kitap için pozisyonun ayarlanması.
Kitap çatalının doğru konumu, dikişçinin kitap aktarım rafından atılan kitapların tam olarak üç bıçaklı kesicinin iki kitap seçme koltuğunun ortasına düşmesini sağlayabilir.
Kitap çatlaklama zamanının belirlenmesi:Cam 6 bir kitabı en yüksek konuma çatlakladığında, bağlantı çubuğu 2, başlık çubuğunu sol sınırına çekerek geri döner.ancak şanzıman rafına 60-65 mm mesafe tutmalıdır..Sonra ara vites 1'i takın, böylece çıkartılan kitabın doğru konuma düşebileceğini garanti edebilir.
Şunu belirtmek gerekir ki, çatal kitap hızı makinenin kendi hızı ile yakından ilişkilidir ve kullanım deneyimine göre uygun bir düzeltme yapılmalıdır.
(4) Algılama cihazının ayarlanması
Dağıtılmış algılama esas olarak yansıtıcı fotoelektrik anahtarı ayarlar ve düşen kitaplar için çubuğundaki yansıtıcı filmler arasındaki göreceli konuma monte edilir.Işık ışığı doğru pozisyonla hizalandırılmalıdır..
Tam sayfa algılama, kitap toplama zincirinin her iki tarafındaki iki yansıtıcı fotoelektrik anahtarın montaj yüksekliğini ve ışık ışınının hizasını esas olarak ayarlar.Bağlama kitabının genişliğinin toplama zincirindeki konumuna göreYansıtıcı fotoelektrik anahtarların ışık ışıkları, 5-10 mm uzaklıkta kitap kağıtlarının altına yerleştirilir.Eğer kitap kağıtları kitap toplama zincirinde aktarım sırasında çarpık olarak bulunursaKitap kağıtları, algılama pozisyonundan geçerken ışık ışınını koruyacak ve fotoelektrik anahtarlar bir sinyal gönderecek ve kitabı eski bir ürün olarak atacak.
Genel kalınlık algısı ayarlandığında,bağlama için normal kitaplar eksantrik tekerleğin altına yerleştirilir.makineyi manuel olarak çalıştırın ve eksantrik tekerleğin üzerindeki oku aşağıya doğru yapınBu sırada, ayar 6'yı döndürün, kitabı uygun derecede bastırmak için kitap tespitçisinin alt rulo 3'ünü kaldırın ve sonra fıstığı hafifçe ayarlayın.Böylece uygun dikey boşluk, temas bloğu 4 iki bloğun ortasına yerleştirildiğinde bırakılabilir 5Daha sonra makineyi bir daireye döndürün. Eğer bloklar serbestçe yerleştirilebiliyorsa, kitap normal kalınlık standartlarını karşılıyor demektir.Dikiş, bağlama pozisyonunda manyetik olarak asılı olacak..
İki blok 5 ile temas bloğu 4 arasındaki boşluk büyüklüğü genel olarak 0,5 ~ 2 mm aralığına ayarlanabilir.boşluk uygun şekilde büyütülebilir.Açıklık büyükse hassasiyet yüksektir. Bununla birlikte, kitapların değişen kalınlığından kaynaklanan birikimsel hata ölçüm aralığını aştığında,makinanın arızalı çalışmasına neden olabilir.
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 11
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 12
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 13
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 14
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 15
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 16
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 17
PRY-450Y Eyer Ekleme Makinesinin Üretim hattı 18
