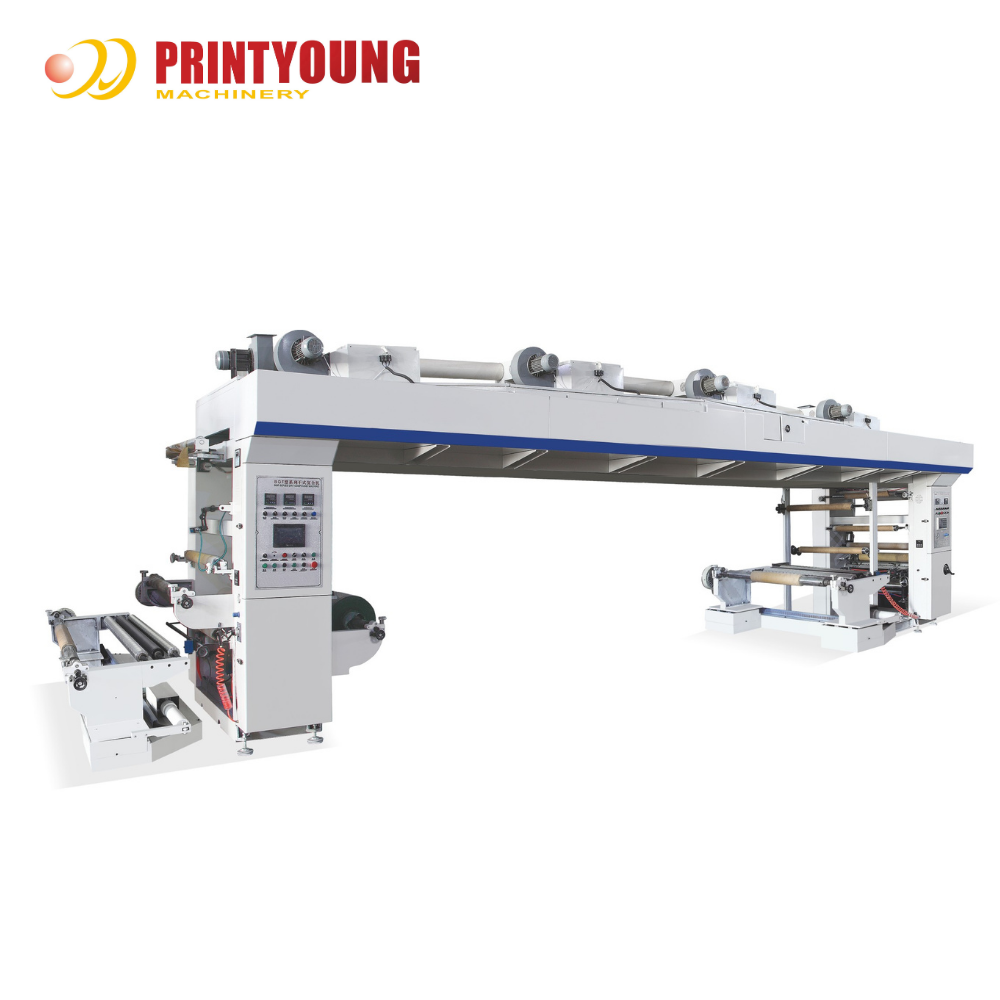

Name: PRY-1300 Otomatik Elektrikli Kuru Metot Film Laminasyon Makinesi PLC Kontrolü 3 Motorlu Yüksek Üretimlilik 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 Kuru Yöntem Laminasyon Makinesi

Özellikleri

Enerji tasarrufu sağlayan PRY-1300 orta hızlı kuru kompozit makine elektrik, pnevmatik ve mekanik bileşenleri entegre eder.kurutma bölümündeki gerginlik, yüzen bir yuvarlak salıncak kol gerginliği kapalı döngü sistemi ile kontrol edilirkenEndüstriyel sınıf bir PLC ve 7 inçlik bir renk dokunmatik merkezi kontrol paneli ile donatılmıştır. Besleme, sabit tork çıkışı olan manyetik bir toz frenle elle kontrol edilir.Mükemmel sertlik ve çalışma istikrarına sahiptir.Yapı zarif ve görünümü güzel. Çeşitli film malzemelerinin kompozisyonu için uygundur. İdeal seçiminiz.

Teknik parametreler

Maksimum Genişlik Film malzemesinin	1300 mm
Kılavuz rulmanlarının genişliği	1350 mm
Kaplı alt katman ve kompozit alt katman	PET 12-60μm, BOPP 19-60μm, CPP 30-60μm, PE 30-100mm vb. rulo tipi malzeme filmleri
Maksimum Mekanik Hız	180 m/min
Maksimum çalışma hızı	20 ~ 160 m/min
En fazla çapı Birinci besleme rulosunun	Φ 600 mm
En fazla çapı İkinci besleme rulosunun	Φ 600 mm
En fazla çapı Alıcı Rulo	Φ 800 mm
Alışkanlık için Döner Ve besleme ruloları	Havadan genişletilebilir Spindle
Alıcı ve besleme rulolarının çekirdeğinin çapı	Φ3", iç çapı Φ76mm Dış çapı: Φ92mm
Gerginlik aralığı	3 ~ 30 kg
Fırının toplam uzunluğu	9000mm (dört bölgeye ayrılır)
Maksimum Fırının sıcaklığı	100 °C
Kurutma yöntemi	elektrikli ısıtma sıcak hava kurutma
Güç kaynağı	Üç fazlı 380V, 50Hz
Elektrikli Isıtma Gücü	90 kw
Toplam Güç	Yaklaşık 110kw
Makine Boyutları	yaklaşık 10500 * 3200 * 3200 mm
Makine ağırlığı	Yaklaşık 6T

Yapılandırma

Birinci Açma Bölümü

1Bağımsız tek çalışma istasyonu çözme çerçevesi. Fotoelektrik otomatik sapma düzeltmesi.
2Malzeme rulounun yatay manuel ayar aralığı:± 20mm
3.İlk gevşeme gerilimi: 100n.m manyetik fren
4.İkinci gevşeme gerilimi: 100n.m manyetik fren
5.Üçüncü gevşeme gerilimi: 150 N.m manyetik toz fren
6.Tensiyon aralığı:3-50kg

Yapıştırma Birimi

1Yapıştırma yöntemi, ağlı rulo ile miktarsal yapıştırmadır.
2Yapıştırma ağı rulo, bir rulo çubuğuyla bölünmüş bir rulo.Pneumatik üst baskı yapısı, değiştirilmesi kolaydır.
3Ağır görevli kazıklama cihazı, yatay olarak çalıştırılan bir basınçlı press debriyajıdır.

Öndeki, arkadaki, yukarıdaki ve aşağıdaki pozisyonlar ve kazığın açı pozisyonları manuel olarak ayarlanabilir.
4Yapıştırıcı hopper paslanmaz çelikten yapılmıştır, üst ve alt pozisyonlar manuel olarak ayarlanabilir.
5.Mesh rulo çapı:F160mm,Sıkıştırma kauçuk rulo çapı:F120mm, yapıştırma ünitesi değişken frekanslı motor YVP132S-4 türü,güç kullanır: 3kw

Fırın Bölümü

19 metrelik fırın. Dört bölgeye ayrılmış, tamamen kapalı, çift gövdeli hava fırını.
2Her fırın bölgesinin sıcaklığı otomatik olarak kontrol edilir, sıcaklık kontrolü ile gösterilen sıcaklık.
3Her fırın bölgesi, enerji tasarrufu amacıyla ayrı bir sıcak hava kurutma sistemi,her bir grup elektrikli ısıtıcı (15kw) ile donatılmıştır.
4Fırının üst kutusunun açılması, bir hava silindirinden kontrol edilir ve bir güvenlik destek çubuğu cihazı ile donatılır.
5- Merkezi egzoz hava borusu.
6Tüm fırın negatif basınçla tasarlanmıştır.
7Fırında ısı yalıtımı ve ısı koruma önlemleri bulunur.
8Her fırın bölgesindeki ağ silindirinin giriş ve çıkışındaki hava hacmi ayarlanabilir.
9Fırında bulunan rehber rulo aktif rulodur ve ana makineyle aynı hızda döner.
10Fırının arkasında bir ultrasonik otomatik sapma düzeltme sistemi var.
11Parametre:

W şeklindeki paslanmaz çelik elektrikli ısıtma borusunun gücü:1Kök başına.2kw

DF9-1 tipi santrifüjlenmiş solucan gücü:2.2kw ((Y90L-2 tipi eşleşen motor,4 set)

Fırının maksimum sıcaklığı: 100°C

Büzme nozel sayısı:32 (8×4)

Fırında kılavuz silindirinin çapı:Ф70mm

Kompozit Bölüm

1Kompozit silindir, 1 ana motor tarafından tahrik edilen aktif silindir,kompozit silindirinin yüzey doğrusal hızı yapıştırma ağı silindirinin doğrusal hızı ile senkronize ve kontrol edilir.
2Kompozit presleme silindirinin açılması ve kapanması için çift pnevmatik silindirler tarafından kontrol edilir. Basınç ayarlanabilir.
3Kompozit rulo, iletken yağla ısıtılır, ısı iletken yağ dolaşımı yoluyla kompozit rulo yüzeyine aktarılır.Kompozit rulo yüzeyinin sıcaklığını tüm genişlik yönünde eşit hale getirmekBu, bileşik ürünün kalitesini güvence altına almayı sağlar.
4.Kompozit ısıtma tamburu ve presleme silindir mekanizması:Isıtma kompozit ısıtma tamburundan geçiyor.Kompozit presleme silindirinin kauçuk katman malzemesi ısıya dayanıklı silikon kauçuktur.Sertlik Kıyısı A 80-85°Kompozit rulo yüzeyinin maksimum sıcaklığı 80°C, maksimum basıncı 500kg'dır.
5Kompozit silindirlerin yüzey sıcaklığı (kompozit sıcaklığı) sabit sıcaklıkla otomatik olarak kontrol edilir.
6Parametre:

Kompozit çelik rulo çapı:F320mm.

Basınçlı kauçuk rulo çapı:Ф160mm.

Kompozit presleme silindirinin kauçuk katman malzemesi ısıya dayanıklı terpolimer kauçuk,sertliği Shore A 80-85°

Ana motor YVP132M-4 değişken frekanslı motor. Güç:5.5kw.

Dönüştürme Bölümü

1- Malzeme alım tek iş istasyonu.
2Ayrı bir frekans dönüştürme motoru tarafından çalıştırılan çözme ocağı.
3Sabit basınçlı hava damping sallanan rulo ve döner kodlayıcı gerilim algılama sistemi.
4Malzeme şaftı, genişletilebilir şaftı kullanır.
5.Tensiyon kapalı döngü otomatik kontrolü alıyorum.
6Malzeme rulo presleme rulo cihazı hava silindirle kontrol edilir.
7Parametre:

Servo motor. Güç:7.5kw

Malzeme rulonunun yatay manuel ayar aralığı:±20mm

Gerginlik aralığı: 3-30 kg.

Etiket:

Menşe yeri:	Çin
Marka adı:	PRINTYOUNG
Sertifika:	CE
Model numarası:	PRY-1300

Min sipariş miktarı:	1 takım
Fiyat:	USD 32000 Set
Ambalaj bilgileri:	Uzun mesafe karayolu taşımacılığına ve çeşitli hava koşullarına uygun, neme ve darbeye dayanıklı amb
Teslim süresi:	60 iş günü
Ödeme koşulları:	L/C, T/T
Yetenek temini:	Ayda 10 Takım

Film Malzemesinin Maksimum Genişliği:	1300 mm	Kılavuz Makaraların Genişliği:	1350 mm
Maksimum Mekanik Hız:	180 m/dakika	Maksimum çalışma hızı:	20 ~ 160 m/dak
Gerginlik aralığı:	3 ~ 30kg	Fırının Toplam Uzunluğu:	9000mm (4 bölgeye ayrılmıştır)
Fırının Maksimum Sıcaklığı:	100 ℃	Model Numarası:	Elektrikli Isıtma Sıcak Havayla Kurutma
Güç kaynağı:	3 fazlı 380V,50Hz	Elektrikli Isıtma Gücü:	90 kW
Vurgulamak:	otomatik elektrikli film laminasyon makinesi , PLC Kontrol Film Laminasyon Makinesi , yüksek verimli film laminasyon makinesi
